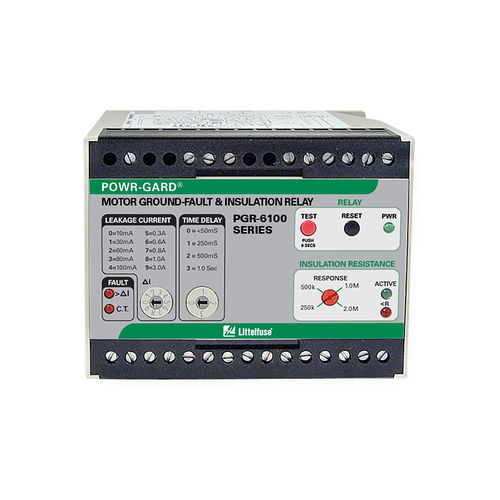

Relais de protection de fuite à la terre PGR-6100 series
d'isolement1NO/NFpour moteur électrique

Relais de protection de fuite à la terre - PGR-6100 series - Littelfuse - d'isolement / 1NO/NF / pour moteur électrique
Relais de protection de fuite à la terre - PGR-6100 series - Littelfuse - d'isolement / 1NO/NF / pour moteur électrique
Relais de protection de fuite à la terre - PGR-6100 series - Littelfuse - d'isolement / 1NO/NF / pour moteur électrique - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Valeur mesurée
de fuite à la terre, d'isolement
Configuration des contacts
1NO/NF
Application
pour moteur électrique
Montage
à montage sur panneau
Courant de déclenchement

Min: 10 mA

Max: 3 000 mA

Description

Le contrôleur PGR-6100 combine les caractéristiques d'un relais de protection contre les défauts à la terre et d'un contrôleur d'isolement en un seul appareil. Le moniteur peut détecter un défaut de mise à la terre du moteur, que celui-ci soit en marche (mode en ligne) ou à l'arrêt (mode hors ligne). Il protège contre les défauts à la terre en surveillant la résistance d'isolation lorsque le moteur est hors tension et en surveillant le courant de défaut à la terre lorsque le moteur est sous tension. Le PGR-6100 dispose de deux sorties analogiques séparées pour les compteurs de courant et d'ohms optionnels et de deux relais d'alarme séparés. L'appareil fonctionne sur des systèmes monophasés ou triphasés solidement mis à la terre, mis à la terre par résistance et non mis à la terre jusqu'à 6 kV. Les modes de fonctionnement à sécurité positive ou négative sélectionnables permettent des connexions à des bobines de disjoncteurs à shunt ou à minimum de tension. Le PGR-6100 est unique en ce sens qu'il possède des capacités de prédiction et de protection. Caractéristiques Capteur GF réglable (10 mA-3 A) Capteur d'isolation réglable (250 kΩ-2 MΩ) Temporisation réglable (50 ms-1,0 s) Contacts de sortie Deux sorties analogiques (0-1 mA) Surveillance de la boucle CT

---
