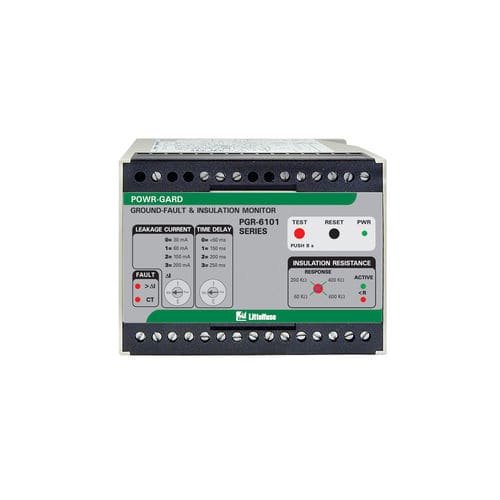

Relais de surveillance de fuite à la terre PGR-6101-120

d'isolement2NO/NFtriphasé

Le relais de la série PGR-6101 fonctionne sur des systèmes c.a. monophasés ou triphasés solidement mis à la terre, mis à la terre par résistance ou non mis à la terre, jusqu'à 6 kV. Ce relais combine les caractéristiques d'un relais de protection contre les défauts à la terre et d'un contrôleur d'isolation en une seule unité. Il protège contre les défauts à la terre en contrôlant la résistance d'isolation lorsque le moteur est hors tension et en contrôlant le courant de défaut à la terre lorsque le moteur est sous tension. Le PGR-6101 comporte deux sorties analogiques distinctes pour les compteurs de courant et d'ohms optionnels, ainsi que deux relais d'alarme distincts. Caractéristiques - Capteur GF réglable (30-200 mA) - Capteur d'isolation réglable (60-600 kΩ) - Temporisation réglable (50-250 ms) - Contacts de sortie - Sorties analogiques (0-1 mA) - Surveillance de la boucle CT - Mode de fonctionnement des contacts sélectionnable - Technologie POWR-GARD
