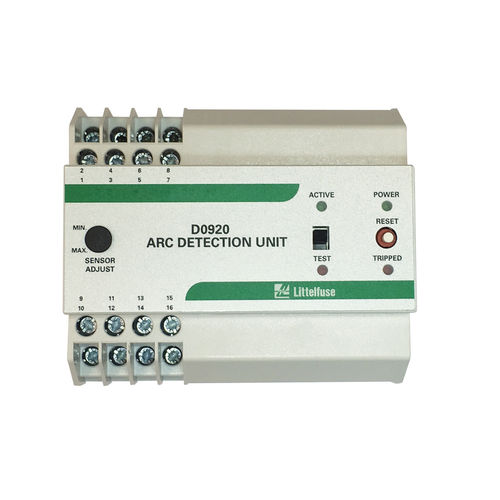

Relais de protection d'arc électrique D0920 series

ACsur rail DIN

L'unité de détection d'arc D0920 est un dispositif de détection d'arc à grande vitesse pour les systèmes de distribution d'énergie électrique. Le D0920 prend en charge jusqu'à trois capteurs ponctuels (A0220) montés dans un tableau de distribution, et nécessite une alimentation de 230 Vca. Lors de l'apparition d'un défaut d'arc, le D0920 détecte le défaut et envoie une impulsion à la sortie de déclenchement en moins de 1 ms. Le temps de déclenchement rapide réduit le risque de blessures corporelles et de dommages matériels. Le D0920 est généralement alimenté par l'alimentation principale du tableau de distribution. La tension alternative peut tomber en panne lorsqu'un défaut d'arc se développe. Le D0920 utilise l'énergie stockée dans un condensateur interne pour déclencher le disjoncteur. Le condensateur de stockage est un condensateur électrolytique à très longue durée de vie, avec une durée de vie spécifiée de plus de 30 ans à une température ambiante de 50°C (121°F). L'énergie de déclenchement stockée est suffisante pour les disjoncteurs avec une bobine de déclenchement shunt 220/250 Vdc. Le D0920 possède un relais d'indication de sortie avec un contact normalement ouvert isolé, et un relais d'indication de sortie avec un contact normalement fermé isolé. Les caractéristiques supplémentaires comprennent l'indication de l'alimentation et du déclenchement, le mode test et le réglage de la sensibilité.
