Relais de protection d'arc électrique AF0100 series

de circuit de déclenchementsur rail DINcompact

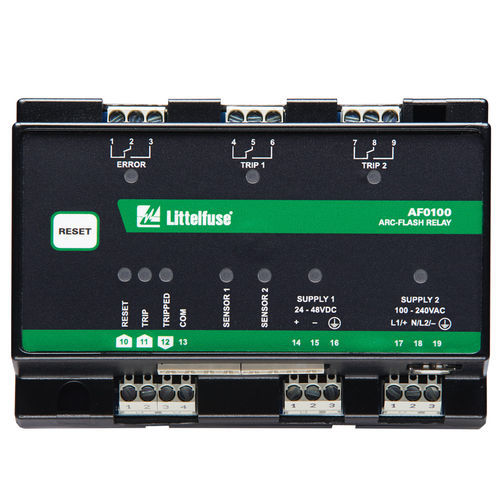

Le relais d'amorçage d'arc de la série AF0100 est une solution rentable qui réduit les dommages causés par les défauts d'arc en détectant la lumière d'un éclair d'arc et en se déclenchant rapidement. Deux capteurs de lumière distants peuvent être connectés à un relais et plusieurs relais AF0100 et/ou AF0500 peuvent être connectés pour surveiller des capteurs supplémentaires, offrant ainsi une couverture complète pour une large gamme d'applications. Le boîtier compact, pouvant être monté sur rail DIN ou en surface, en fait une solution idéale pour les fabricants d'équipements. Deux contacts isolés de forme C sont fournis pour les applications avec plusieurs dispositifs qui doivent être déclenchés. Ceci est particulièrement utile pour les applications de générateur où le générateur et le disjoncteur doivent être déclenchés en cas d'éclair d'arc. L'AF0100 accepte les capteurs ponctuels PGA-LS10 et les capteurs à fibre optique PGA-LS20/PGA-LS30 dans n'importe quelle combinaison. L'état des capteurs est contrôlé en permanence pour garantir un fonctionnement sûr. Un circuit de déclenchement redondant à semi-conducteurs fournit un mécanisme de sécurité interne et une réponse rapide à l'arc électrique lors de la mise sous tension. Les LED du panneau avant et du capteur indiquent l'état du capteur et l'emplacement du défaut.
