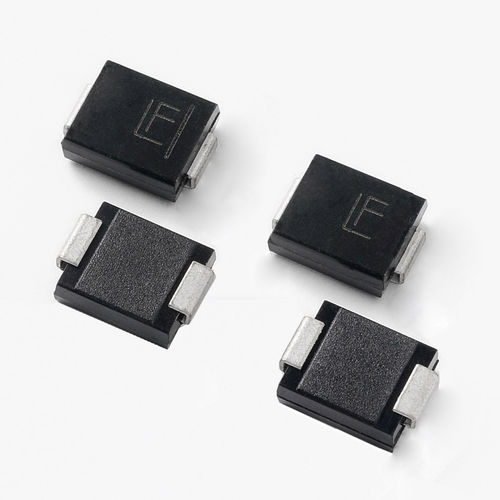

Diode TVS 1.5SMC series

CMSà faible inductancepour l'électronique

La série 1.5SMC est spécialement conçue pour protéger les équipements électroniques sensibles contre les transitoires de tension induits par la foudre et d'autres événements de tension transitoire. Caractéristiques et avantages : - Capacité de puissance d'impulsion de crête de 1500W à une forme d'onde de 10/1000μs, taux de répétition (cycles de service) : 0.01% - Excellente capacité de serrage - Faible résistance incrémentielle à la surtension - IR typique inférieur à 1μA lorsque VBR min>12V - Pour les applications montées en surface afin d'optimiser l'espace sur la carte - Boîtier à profil bas - Décharge de traction intégrée - Le mode de défaillance typique est un court-circuit dû à une tension ou un courant sur-spécifié - Le test Whisker est effectué selon la norme JEDEC JESD201A, conformément aux tableaux 4a et 4c - IEC 61000-4-2 ESD 30kV(Air), 30kV (Contact) - Protection ESD des lignes de données conformément à IEC 61000-4-2 - Protection EFT des lignes de données conformément à la norme IEC 61000-4-4 - Temps de réponse rapide : typiquement moins de 1,0ps de 0V à BV min - Jonction de puce passivée au verre - Température élevée garantie pour la soudure par refusion : 260°C/30sec - VBR @ TJ= VBR@25°C x (1+αT x (TJ - 25))(αT:Coefficient de température, valeur typique de 0,1%) - L'emballage en plastique est classé inflammable V-0 par Underwriters Laboratories - Conforme au niveau MSL1, selon J-STD-020, pic maximum LF de 260°C - Plaqué sans plomb à l'étain mat - Sans halogène et conforme à la directive RoHS - Sans plomb E3 signifie que l'interconnexion de deuxième niveau est sans plomb et que le matériau de finition des bornes est l'étain (Sn) (IPC/JEDEC J-STD-609A.01)
