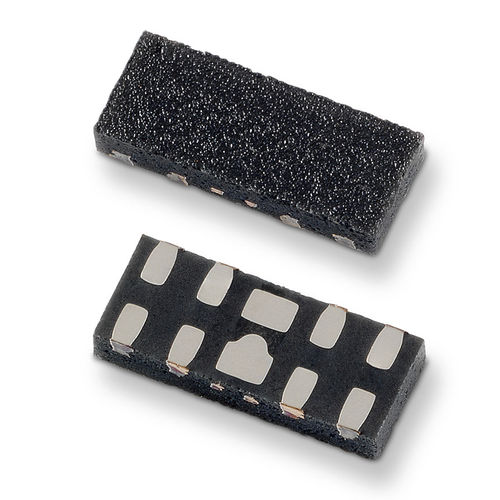

Matrice de diodes TVS SP3420 series

SMDde faible capacitéà grande vitesse

Le SP3420 comprend quatre canaux à très faible capacité et des diodes de protection ESD de haut niveau pour protéger les débits de données à grande vitesse tels que USB 3.1, DisplayPort, Thunderbolt et e-SATA. La capacité typique de 0,32 pF contribue à garantir l'intégrité du signal et ce dispositif robuste peut absorber en toute sécurité des frappes ESD répétitives au niveau maximal spécifié dans la norme internationale IEC 61000-4-2 (niveau 4, ±8kV décharge de contact) sans dégradation des performances dissiper en toute sécurité 6A de courant de surtension de 8/20μs (IEC 61000-4-5 2e édition). - ESD, IEC 61000-4-2, ±12kV contact, ±15kV air - EFT, IEC 61000-4-4, 40A (5/50ns) - Foudre, IEC 61000-4-5 2ème édition, 6A (tP=8/20μs) - Faible capacité de 0.32pF@1.5V (TYP) - Faible courant de fuite de 0,02μA (TYP) à 3,3V - Faible tension de fonctionnement et de serrage - Qualifié AEC-Q101 - Sans halogène, sans plomb et conforme à la directive RoHS - Niveau de sensibilité à l'humidité (MSL -1) - Lignes de données à très haut débit - USB 3.1, 3.0, 2.0 - DisplayPort(TM) - Thunderbolt (Light Peak) - V-by-One® (en anglais) - Interfaces LVDS - Électronique grand public, mobile et portable - Tablette PC et stockage externe avec interfaces à haut débit
