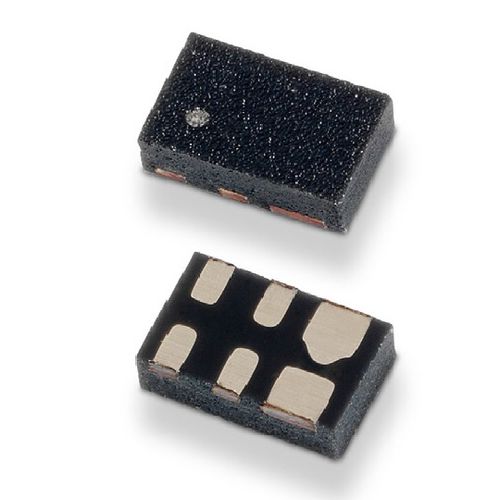

Matrice de diodes TVS SP3401 series

SMDde faible capacitéà grande vitesse

Le SP3401 est spécialement conçu pour protéger les interfaces à grande vitesse contre les décharges électrostatiques (ESD), telles que les interfaces DisplayPort et USB 3.1 Gen 1. La ligne de signal est protégée par une diode TVS offrant une faible capacité de ligne de 0,35 pF typique. Le SP3401 peut absorber en toute sécurité les décharges électrostatiques répétitives jusqu'à un contact de ±18 kV, dépassant le niveau 4 de la norme IEC 61000-4-2 (décharge de contact de ±8 kV). L'excellente faible capacité, la capacité de serrage, la faible fuite et le temps de réponse rapide font de ces pièces une solution idéale pour la protection des lignes de données à grande vitesse. - ESD, IEC 61000-4-2, ±18kV contact, ±30kV air - EFT, IEC 61000-4-4, 80A (tP=5/50ns) - Foudre, IEC 61000-4-5 2ème édition, 10A (tP=8/20μs) - Faible capacité de 0,35pF (TYP) par E/S - Faible courant de fuite de 1nA (TYP) à 3,3V - Le boîtier μDFN (JEDEC MO-229) à faible facteur de forme offre un routage traversant pour simplifier la mise en page du circuit imprimé - Qualifié AEC-Q101 - Niveau de sensibilité à l'humidité (MSL -1) - Sans halogène, sans plomb et conforme à la directive RoHS Marchés/applications : - USB 3.1 Gen1 - HDMI - DisplayPort - S-ATA - NFC
