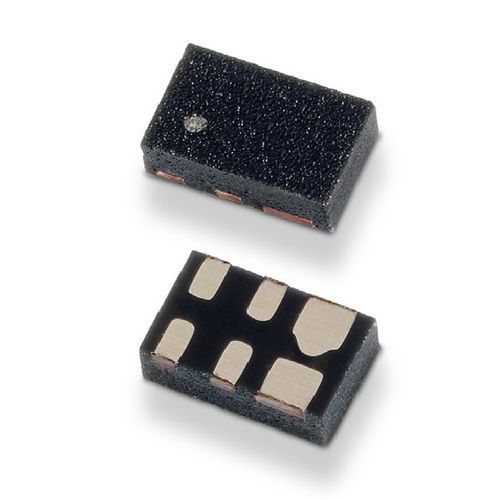

Matrice de diodes TVS AQ3400 series

SMDde faible capacitéà grande vitesse de commutation

L'AQ3400 intègre 2 canaux de diodes d'orientation à faible capacité et une diode Zener supplémentaire pour protéger les équipements électroniques susceptibles de subir des décharges électrostatiques (ESD) destructrices. L'AQ3400 peut absorber en toute sécurité des décharges électrostatiques répétitives supérieures au niveau de contact maximal spécifié dans la norme internationale IEC 61000-4-2 (niveau 4, ±8kV de décharge de contact) sans dégradation des performances. La faible capacité hors état le rend idéal pour protéger les lignes de signaux à grande vitesse telles que USB2.0 ou USB 3.0 et Ethernet 1Gb avec une résistance dynamique extrêmement faible pour protéger les chipsets les plus sensibles et les plus modernes contre les transitoires ESD. - ESD, IEC 61000-4-2, ±30kV contact, ±30kV air - ESD, ISO 10605, 330pF 330Ω, ±30kV contact, ±30kV air - EFT, IEC 61000-4-4, 80A (tP=5/50ns) - Foudre, 8A (8/20μs comme défini dans IEC 61000-4-5 2ème édition) - Faible capacité de 1pF (TYP) par E/S - Faible courant de fuite de 0,01μA (TYP) à 5V - Le boîtier μDFN (JEDEC MO-229) à faible facteur de forme offre un routage traversant pour simplifier la mise en page du circuit imprimé - Qualifié AEC-Q101 - Niveau de sensibilité à l'humidité (MSL -1) - Sans halogène, sans plomb et conforme à la directive RoHS - Compatible PPAP - TV LCD/PDP - Stockages externes - Lecteurs DVD/Blu-ray - Boîtes de réception - Smartphones - Ultrabooks/Notebooks - Appareils photo numériques - Appareils médicaux portables - Technologie portable
