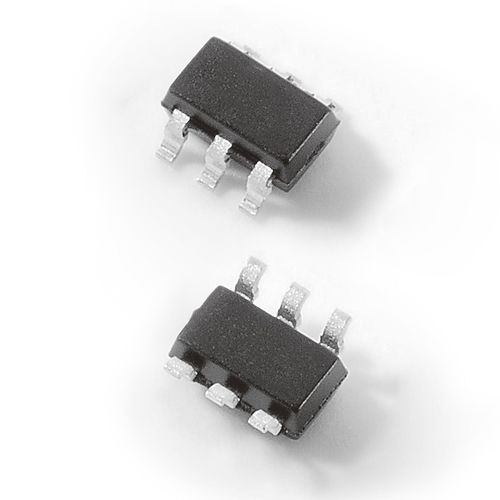

Matrice de diodes TVS SRV05-4HTG-D series

SMDde faible capacitépour l'électronique

Le SRV05-4HTG-D intègre des diodes rail à rail à faible capacité avec une diode zener supplémentaire pour protéger chaque broche d'E/S contre les décharges électrostatiques et les fortes surtensions. Ce dispositif robuste peut absorber en toute sécurité un courant de surtension de 10A selon la norme IEC 61000-4- 5 (tP=8/20μs) sans dégradation des performances et une décharge électrostatique minimale de ±30kV selon la norme IEC 61000-4-2. Leur très faible capacité de charge les rend également idéaux pour protéger les broches de signaux à haute vitesse. - ESD, IEC 61000-4-2, ±30kV contact, ±30kV air - EFT, IEC61000-4-4, 40A (5/50ns) - Foudre, 10A (8/20μs comme défini dans IEC 61000-4-5 2ème édition) - Faible capacité de 1pF (TYP) par E/S - Faible courant de fuite de 0,5μA (MAX) à 5V - Petit boîtier SOT23-6 (JEDEC MO-178) - Sans halogène, sans plomb et conforme à la directive RoHS - Niveau de sensibilité à l'humidité (MSL -1) - TV LCD/PDP - Moniteurs - Ordinateurs portables - Ethernet 10/100/1000 - Firewire - Boîtes de réception - Écrans plats - Portable médical
