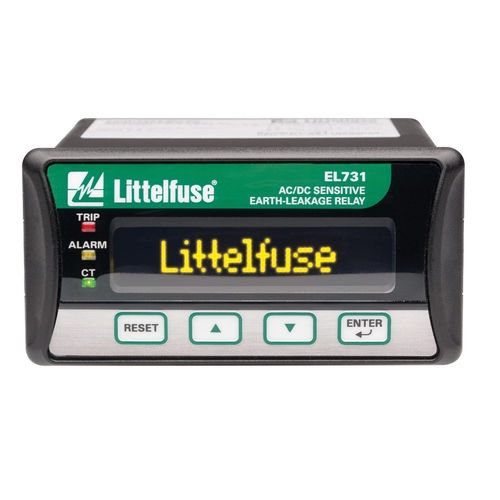

Relais de protection de fuite à la terre EL731 series

de température1NO/NFAC/DC

Le relais de la série EL731 fonctionne sur les systèmes mis à la terre par résistance en courant alternatif et sur les systèmes mis à la terre en courant continu. Cet appareil est un relais de fuite à la terre sensible, en courant alternatif ou continu, basé sur un microprocesseur, qui offre une couverture complète pour toutes les fréquences de 0 à 6 000 Hz. Deux TC sont nécessaires pour l'ensemble de la gamme de fréquences, ou un TC peut être utilisé pour la détection des basses ou hautes fréquences uniquement. Une entrée de capteur de température RTD/PTC permet une protection contre les surchauffes. Le EL731 offre des capacités de mesure, des réglages d'alarme et de déclenchement protégés par mot de passe et des communications réseau en option. Le EL731 est utilisé pour ajouter une protection de bas niveau contre les défauts à la terre aux entraînements à vitesse variable et aux courants continus. Connexion ordinateur-relais Connectez le EL731 au réseau à l'aide d'un câble de raccordement Ethernet standard. L'utilisation d'un câble croisé pour connecter le EL731 directement à l'ordinateur exécutant IP-Config n'est pas recommandée. Un routeur typique attribue une adresse IP à tous les ordinateurs connectés qui utilisent DHCP. Le EL731 ne supporte pas l'utilisation de DHCP. Si le EL731 est configuré pour la première fois, il est recommandé de n'avoir qu'un seul EL731 connecté au réseau pour éviter les erreurs de communication. Caractéristiques - Capteur réglable (30-5 000 mA) - Plage de fréquence (0-90 Hz, 20-6 000 Hz) - Affichage OLED de 32 caractères - Indication locale par LED - Surveillance de la boucle CT - Sortie analogique (4-20 mA) - Temporisation réglable - Paramètres d'alarme et de déclenchement - Entrée du capteur de température - Contacts de sortie - Communication réseau - Filtrage des harmoniques - Basé sur un microprocesseur - Alimentation universelle
