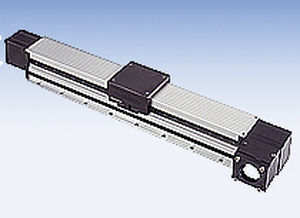

Guidage linéaire à billes 120 series

en acieractionné par courroie

Le Lintech les glissières linéaires de 120 séries sont conçus pour manipuler les charges légères à grande vitesse. Ces étapes linéaires emploient un bas frottement, préchargé, recyclant le système linéaire roulement à billes, qui montent sur les rails carrés linéaires moulus de précision. Les rails linéaires de profil sont montés à une base en aluminium usinée par précision, qui offre un appui rigide au-dessus du voyage entier du chariot de la table. La charge est montée à un chariot en aluminium usiné par précision, qui a fileté des insertions d'acier inoxydable pendant la vie de haute résistance et d'usage. Le système d'entraînement utilise deux poulies, avec un de haute résistance, la ceinture de polyuréthane renforcée par acier, qui fournit 3.543 pouces (90 millimètres) de mouvement linéaire par révolution de l'axe d'entrée. Le système de tension de ceinture simple tient compte de l'ajustement facile de la tension de courroie par l'utilisateur. Les bâtis de moteur de la NEMA 23 et 34, ou les bâtis de gearhead sont disponibles aussi bien que les gearheads planétaires.
