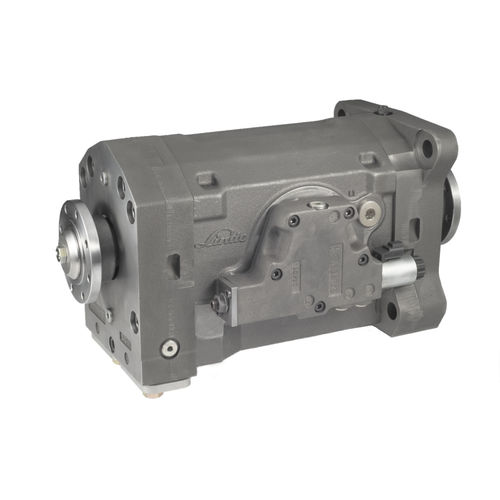

Moteur hydraulique à cylindrée variable HMV-02 D
à pistons axiauxcompactpour circuit ouvert

moteur hydraulique à cylindrée variable
moteur hydraulique à cylindrée variable
moteur hydraulique à cylindrée variable
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à pistons axiaux
Autres caractéristiques
compact, à cylindrée variable, pour circuit ouvert, pour circuit fermé, à grande vitesse, fort couple, avec réducteur
Pression

450 bar, 500 bar
(6 527 psi, 7 252 psi)

Vitesse de rotation

2 900 rpm, 3 100 rpm, 3 300 rpm, 3 400 rpm, 4 100 rpm
(18 221,24 rad.min-1, 19 477,87 rad.min-1, 20 734,51 rad.min-1, 21 362,83 rad.min-1, 25 761,06 rad.min-1)

Couple

1 437 Nm, 2 267 Nm
(1 059,88 ft.lb, 1 672,05 ft.lb)

Cylindrée

210 cm³, 331 cm³
(7,1 US fl oz, 11,19 US fl oz)

Description

Ce nouveau moteur à pistons axiaux a été développé par Linde Hydraulics pour atteindre des vitesses maximales supérieures aux conceptions conventionnelles à plateau oscillant. De plus, un grand volume de déplacement dans une conception compacte signifie que des plages de vitesse de transmission plus larges, normalement obtenues avec des transmissions modulaires, sont possibles. Le HMV-02 D est environ 30 % plus léger qu'un moteur combiné à un réducteur de transfert, et son encombrement est moindre. L'augmentation de la densité de puissance a été obtenue grâce à la conception innovante de deux groupes rotatifs à plateau oscillant en ligne dans une disposition "face à face". Par conséquent, une seule commande est nécessaire pour régler le volume de déplacement des deux moteurs. Les forces latérales internes sont compensées de sorte qu'un seul arbre d'entraînement et deux roulements (au lieu de quatre) sont nécessaires pour les deux groupes de rotation. Avantages Poids réduit Rendement moyen accru Caractéristiques de conception Double moteur à pistons axiaux à plateau oscillant pour systèmes haute pression à circuit ouvert ou fermé Deux groupes rotatifs en disposition face à face avec commande commune Moteur à prise de force traversante Contrôle positif (par défaut=Vmin)

---
