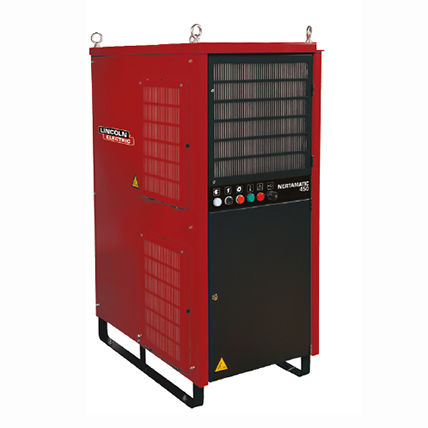

Machine de soudage TIG

plasmacontrôlée par PLCpour métal

INSTALLATION TIG ET PLASMA Applications Installation de soudage polyvalente permettant d'utiliser les procédés suivants dans des applications automatiques : - TIG DC avec courant lisse ou pulsé, - TIG AC avec polarité variable, - plasma DC avec courant lisse ou pulsé. Cette installation répond aux plus hauts standards de qualité de soudage et de productivité pour des industries aussi diverses que la chaudronnerie utilisant des aciers inoxydables, l'aéronautique utilisant des métaux précieux, le génie chimique, la production, la transformation et le transport d'énergie ainsi que la préfabrication de gazoducs et d'oléoducs, etc. Processus et performances du TIG / PLASMA Le procédé Plasma est le prolongement idéal du TIG pour les épaisseurs supérieures à 3 mm. Il assure le même niveau de qualité, des performances supérieures et une pénétration à 100% grâce à la technologie Key-Hole. Le diagramme montre les différentes performances de soudage en fonction des matériaux et des épaisseurs. L'épaisseur maximale qui peut être soudée en une seule passe est réduite pour : - les positions de soudage verticales vers le bas et en corniche (2G), - les tubes de petit diamètre et très épais. Amélioration de la productivité avec le procédé PLASMA + TIG Le procédé Plasma + TIG est spécialement conçu pour l'assemblage de panneaux pour la préfabrication de navires de plus de 4 mètres et la réalisation de soudures circulaires pour des diamètres supérieurs à 2 mètres. Ce procédé d'utilisation de 2 torches en tandem permet un gain de productivité de 30 à 50 % par rapport à une installation plasma mono-torche. L'arc "plasma" pénètre les panneaux aboutés. L'arc "TIG" équipé d'un métal d'apport, d'une oscillation électromagnétique de l'arc et d'un écran de traînée de gaz produit une finition de surface parfaite qui peut souvent être laissée sans traitement supplémentaire.
