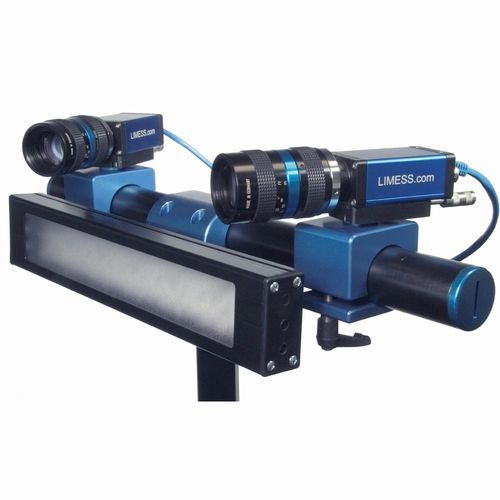

Système de caméra pour l'industrie automobile Q400

pour applications aérospatialespour test de matériauCCD

Mesure de la déformation en plein champ -Capteur de déformation flexible pour une large gamme d'applications -Champ de vision de 1x1 mm² à 10x10 m² -Utilisation facile et étalonnage entièrement automatique en 20 secondes -Modules d'analyse intégrés pour un post-traitement automatique -Certifiable selon ISO9513 et VDI/VDE2626 Avec le système Q400, l'analyse des déformations 2D ou 3D est réalisée de manière précise, rapide et conviviale. Le système modulaire se caractérise également par la grande flexibilité de la configuration optique et peut donc être adapté de manière optimale à l'application. Le logiciel de mesure intuitif Istra4D fournit également la précision de mesure associée pour chaque valeur mesurée (déplacement, déformation, contrainte, coordonnées 3D, etc.). Grâce à des algorithmes optimisés, Istra4D peut résoudre les effets locaux, par exemple dans la croissance des fissures, mieux que les autres systèmes DIC. Grâce à une approche en grappe spéciale, il est possible d'utiliser jusqu'à 16 caméras dans un système Q400, ce qui permet d'obtenir une meilleure couverture de surface pour les géométries de composants complexes et une plus grande précision de mesure. - Mesure spatiale des coordonnées 3D, des déplacements et des tenseurs de déformation affichés sous forme de superposition 2D ou de modèle 3D - Calibrage entièrement automatique avec suivi en temps réel et retour d'information sur la qualité - Véritable système multi-caméras - Système entièrement intégré comprenant jusqu'à 8 caméras pour une meilleure précision et une meilleure couverture des surfaces complexes et la détection complète d'un cylindre. - Système à 4 caméras pour la mesure simultanée des faces avant et arrière ainsi que de l'épaisseur et de la variation d'épaisseur. - Logiciel modulaire pour l'acquisition, l'évaluation et la visualisation des images. - Intégration puissante de caméras CCD et de caméras à grande vitesse
