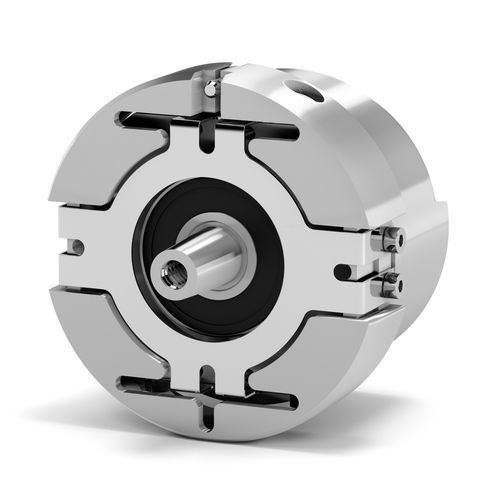

Codeur rotatif absolu ASB62

optiqueà arbre pleinBiSS-C

Codeurs ASB62 et CB62 pour le retour d'information sur les moteurs Gearless et les servomoteurs Le codeur rotatif absolu ASB62 et le codeur rotatif incrémental CB62 sont conçus pour être facilement intégrés dans les moteurs et les systèmes d'entraînement servo et fournissent un retour de position et de vitesse précis et fiable. Ils présentent un profil bas peu encombrant et sont équipés d'un arbre plein conique 1:10 de 9,25 mm de diamètre. Ils sont idéaux pour un accouplement direct de haute précision dans des espaces restreints et garantissent un accouplement rigide en torsion sans jeu et sans glissement pour des performances mécaniques et électriques accrues. En outre, la bride d'expansion rend l'installation et la fixation très faciles et fonctionnelles. La plage de température de fonctionnement est étendue à -20°C +100°C (-4°F +212°F) et l'indice de protection est IP40. L'encodeur absolu ASB62 offre une résolution monotour jusqu'à 25 bits et implémente les interfaces SSI et BISS en mode C. Il fournit également une piste incrémentale additionnelle pour le contrôle de la vitesse. Il fournit également une piste incrémentale supplémentaire (2 048 signaux sinus-cosinus 1Vpp par tour) pour un contrôle précis de la vitesse du rotor. Les circuits d'alimentation +5Vdc et +10Vdc +30Vdc sont disponibles. Le codeur incrémental CB62 génère 2 048 signaux sinus-cosinus de 1 Vpp par tour avec un signal d'index et des signaux inversés pour le retour de vitesse. De plus, il peut sortir des informations de position absolue (signaux CD) pour contrôler la position du rotor. L'ASB62 et le CB62 conviennent parfaitement aux moteurs sans engrenage, aux servomoteurs, à la robotique, aux ascenseurs et aux élévateurs, et à l'automatisation en général.
