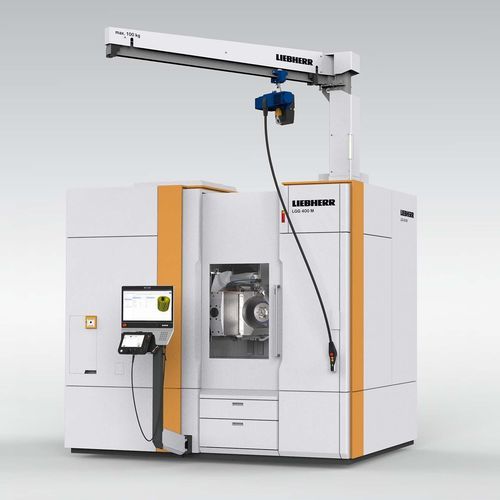

Rectifieuse pour engrenage LGG 180 - 280 / 400 M

cylindriqueNCde précision

Longueur de la machine 3 000 mm Largeur de la machine 2 200 mm Hauteur de la machine 3 000 mm Diamètre des pièces 180 - 400 mm Course axiale 660 mm Course radiale 230 - 270 mm Position min. au-dessus de la table 90 mm Angle d’inclinaison de la tête de rectification 45 ° Grad Vitesse de rotation de la pièce 3 000 min-1 La machine La machine à rectifier de profil et par génération LGG 180/280 est adaptée à l'usinage de pièces dentées avec un diamètre jusqu'à 180 /280 mm. Pour les besoins spécifiques des clients, différentes variantes d'usinage sont disponibles. La machine à rectifier de profil et par génération combine des temps de rectification courts avec une qualité constamment élevée, même pour les grandes séries. Les axes XI - Mouvement radial du chariot de montant | VI - Mouvement tangentiel de l'outil | 21 - Mouvement axial de la tête de rectification | B1 - Mouvement rotatif de l'outil | C2 - Mouvement rotatif de la pièce | A1 - Mouvement pivotant de l'outil | Z4 - Mouvement vertical du contre-montent | C3 - Mouvement rotatif du chargeur circulaire Caractéristiques • Qualité et fiabilité élevées sur l’ensemble de la série • Chargement rapide par chargeur circulaire intégré • Temps copeau-à-copeau • Pignons : dès 4 secondes • Arbres : dès 6,5 secondes • Faible encombrement • Entretien facile LGG 400 M Liebherr vous propose aussi une machine à rectifier de profil et par génération pour petites séries et une flexibilité maximale. - Diamètre max. de la pièce rectification par génération (mm) : 280 - Diamètre max. de la pièce rectification de profil (mm) : 400
