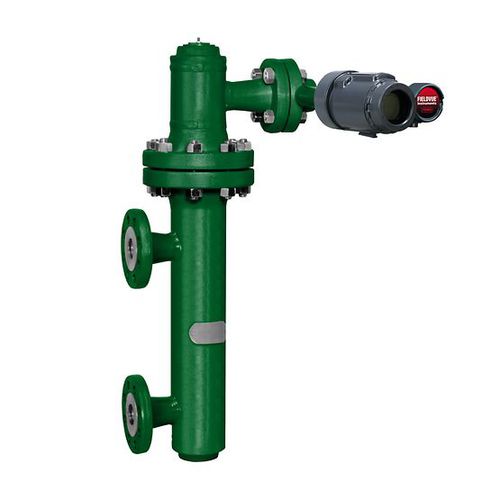

Transmetteur de niveau à plongeur 249B

pour liquidesHART4-20 mA

Le transmetteur de niveau (interface) à plongeur intelligent de la série DLC se compose d'un contrôleur de niveau et d'une chambre de mesure, d'un mécanisme de mesure, d'un plongeur et d'un tube de torsion originaux importés de la série DLC3000, etc. Le changement de niveau de liquide déclenche le changement de flottabilité du plongeur, puis il sera transféré dans l'unité de tube de couple. Le tube de torsion et l'axe du noyau tournent ainsi de manière synchrone. En même temps, les pièces magnétiques en acier qui sont fixées à l'axe central du tube de torsion tournent en rotation. Le capteur à effet Hall détecte la variation du champ magnétique et convertit les signaux magnétiques en signaux de courant. Le contrôleur de niveau intelligent de la série DLC3000 mesure les grandeurs de processus à l'aide d'un contrôleur et d'un circuit électronique relatif, fournit une sortie de courant pour piloter l'écran LCD et prend en charge la communication HART. Le régulateur reçoit les signaux électriques compensés en température et linéarisés. Pendant ce temps, compense la variation de densité du liquide causée par le changement de la température du procédé, puis fournit des signaux de sortie de courant de 4~20mA. L'écran LCD peut indiquer la sortie analogique, les grandeurs de process, la température du process (si un RTD est installé), le degré de rotation du tube de torsion et le pourcentage de la plage de variation, etc.
