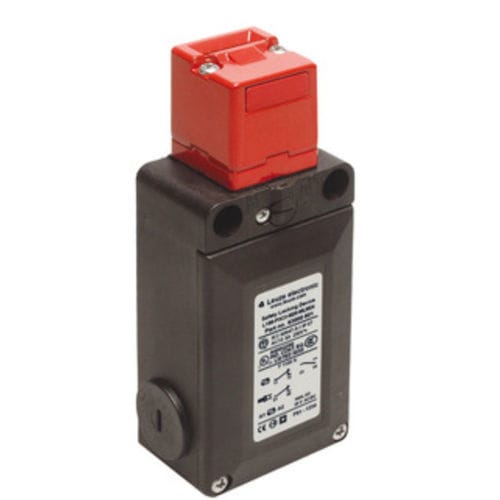

Dispositif de verrouillage pour la sécurité L100-P4C3-M20-SLM24

pour la commande d'interrupteurs

Fonctions - Dispositif de verrouillage avec interverrouillage selon ISO 14119 Déverrouillage auxiliaire Interverrouillage mécanique (force de ressort) Intégration technique en matière de commande jusqu'à la catégorie4 selon ENISO 13849-1 Réduction du courant de démarrage, réglable Principe de fonctionnement - Principe du courant de repos - Organe de commande verrouillé avec électroaimant désactivé Durée d'utilisation - 20 années, EN ISO 13849-1 B10d - 4.000.000 nombre de cycles Catégorie d'utilisation pour DC-13 - Ue / Ie: 24 V / 3 A, 125 V / 0,55 A, 250 V / 0,3 A, EN 60947-5-1 Catégorie d'utilisation pour AC-15 - Ue / Ie : 250 V / 6 A, 400 V / 4 A, 500 V / 1 A, EN 60947-5-1 Attribution des contacts, actionneur - 1NF Attribution des contacts, aimant - 2NF Ouverture des contacts - En serrage par adhérence, forcé Tension de service de l'aimant - 24 V CC, -10 ... 25 % Protection contre les courts-circuits, aimant - 0,5 A, 24 V, type gG, CEI 60269-1 Protection contre les courts-circuits, circuit de sécurité - 500 V, 10 A, type aM, CEI 60269-1 Tension d'isolement assignée - 400 V CA, 500 V CC Courant thermique conventionnel max. - 10 A Entrée d'apprentissage pour organe de commande - Non Durée de démarrage - 100 % Nombre de connexions - 1 pièce(s) Nombre d'entrées de câble - 3 pièce(s) Fonction - Alimentation en tension Connexion de contact Type de connexion - Borne Type de borne - Borne à vis Nombre de pôles - 8 pôles
