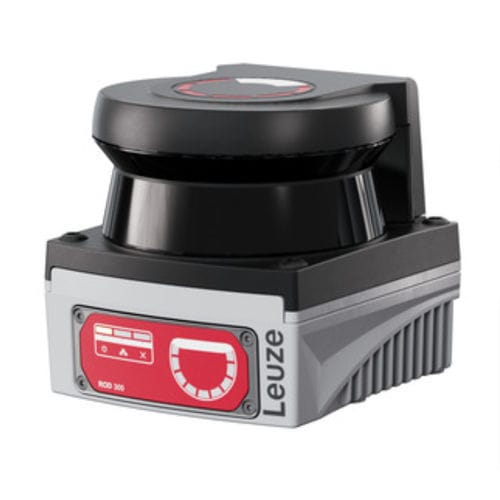

Scanner multi-axes ROD 508

de mesurelaserinfrarouge

Application - Contrôle du conteneur Mesure de contours Navigation Source lumineuse - Laser, Infrarouge Classe laser - 1, CEI/EN 60825-1:2014 Résolution angulaire - 0,025° pour 10 Hz 0,05° pour 20 Hz 0,1° pour 40 Hz 0,2° pour 50 Hz 0,2° pour 80 Hz Plage angulaire - 275 ° Zone de détection - 0,08 ... 25 m, Réflexion > 90 % 7 m pour une réflexion de 1,8 % 15 m pour une réflexion de 10 % 25 m pour une réflexion de 90 % Tension d'alimentation UN - 12 ... 24 V, CC, -10 ... 30 % Temps de réaction - 12,5 ... 100 ms Nombre de connexions - 2 pièce(s) Fonction - Interface machine Type de connexion - Connecteur rond Taille du filetage - M12 Type - Prise mâle Matériau - Métallique Nombre de pôles - 12 pôles Codage - Codage A Fonction - Interface données Transmission des valeurs mesurées via UDP (intensité du signal, distance et image de processus) Type de connexion - Connecteur rond Taille du filetage - M12 Type - Prise femelle Matériau - Métallique Nombre de pôles - 4 pôles Codage - Codage D Dimensions (l x H x L) - 80 mm x 80 mm x 85 mm Matériau du boîtier - Métallique Plastique Boîtier métallique - Zinc moulé sous pression Matériau de la fenêtre optique - Plastique Poids net - 630 g Type de fixation - Fixation traversante Par pièce de fixation en option Plaque de montage
