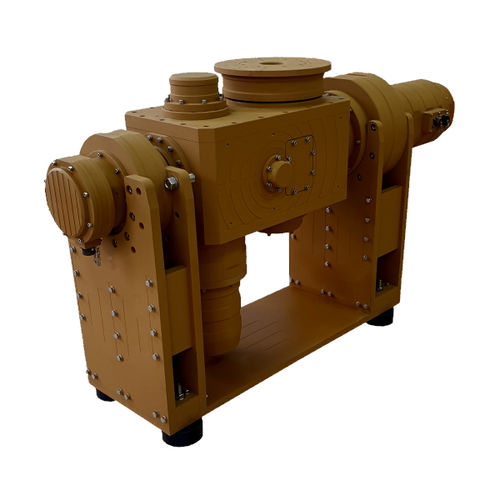

Positionneur motorisé AZL100 series

électromécaniqueélectromagnétiquerotatif

Vue d'ensemble Lorsque l'on considère les positionneurs en azimut par rapport à l'élévation, notre série AZL100 peut être citée en exemple. Elle est principalement utilisée comme positionneur d'antenne, mais convient également à d'autres types de positionnement, tels que le positionnement de capteurs, l'automatisation des usines, les applications de R&D, etc. Ces séries sont robustes et capables de fonctionner en continu dans des conditions extérieures. La série AZL100 peut résister aux charges dynamiques résultant de l'action du vent ainsi qu'aux forces statiques dues aux charges utiles. Les séries AZL100 sont principalement des positionneurs à deux axes, de type AZ/EL, en azimut et en élévation, généralement capables de faire tourner des antennes plus lourdes et plus larges. La série peut effectuer un fonctionnement régulier en délivrant un couple de 828 Nm à une vitesse de 6,8 deg/sec ou de 414 Nm à 13,5 deg/sec selon leur modèle. En d'autres termes, ces positionneurs peuvent faire tourner une charge utile non équilibrée (montage par le haut, en supposant que le centre de masse se trouve sur la surface supérieure de la table de rotation azimutale) d'une masse de 400 kg ou 200 kg autour de leur axe d'élévation. Veuillez noter que nous fournissons ces données de vitesse en condition "chargée" pour donner une idée de nos caractéristiques de couple et de vitesse. Nos séries AZL100 ont une précision et une répétabilité de positionnement de l'ordre de ±0,02 degrés. Ils satisfont également aux normes militaires MIL-STD-810F, comme la température de fonctionnement et de stockage, l'humidité, la pluie, le givre et le gel. Applications Positionnement d'antennes / de capteurs électro-optiques Pistage Applications scientifiques et R&D Chambres anéchoïques Mesures d'antennes Caractéristiques principales Jusqu'à 800 Nm de couple délivré à une vitesse de 6,8 degrés/sec. Précision élevée du positionnement angulaire Large plage de températures de fonctionnement Conforme aux exigences de la norme MIL-STD-810F Contrôle en boucle fermée Logiciel de contrôle positionnel
