Module d'E/S numérique TES series

analogiqueModbus RTUModbus

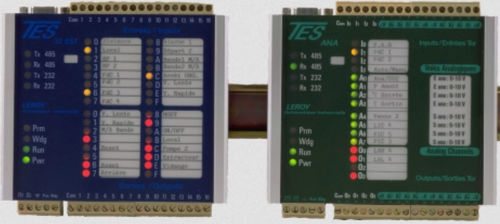

Les modules sont des Terminaux d’Entrées/Sorties déportés Modbus esclaves sur réseau RS-485. Leur mise en œuvre est très rapide avec l’atelier de paramétrage TESIS : les fonctions intelligentes sont pré-programmées, le mapping de communication Modbus est prédéfini. Conçus pour la surveillance de site, la gestion technique, l’acquisition de données industrielles,… La gamme comprend aussi des modules avec des fonctions spéciales : le TES miroir, le TES chronologie, le TES Frontal. INSTALLATION Mécanique -Monobloc compact : Hauteur x Largeur x Profondeur = 134 x 130 x 64 mm -Profilé Aluminium -Fixation sur rail DIN symétrique ou asymétrique -Protection IP30 -Bornes à vis débrochables ATELIER DE PARAMétrage TESIS32 Le logiciel de paramétrage TESIS32 sous Windows permet la mise en service d’un TES en quelques minutes : -paramétrage du port de communicationn : vitesse, format , no esclave -paramétrage des entrées : filtrages -paramétrage des sorties : clignotements , replis -paramétrage des entrées analogiques : filtrage, mise à l’échelle TES SPécifiques TES MIROIR Un TES Miroir est un TES maître Modbus associé par paire avec un TES classique distant esclave Modbus (décrit plus haut). Il possède des entrées/sorties miroir du TES classique. Il transmet l’état de ses entrées sur les sorties du TES distant et inversement lit les entrées du TES distant pour les recopier sur ses sorties. La distance entre les deux peut atteindre 3km. A la mise sous tension, le TES maître tente de communiquer perpétuellement avec un TES distant esclave no 1
