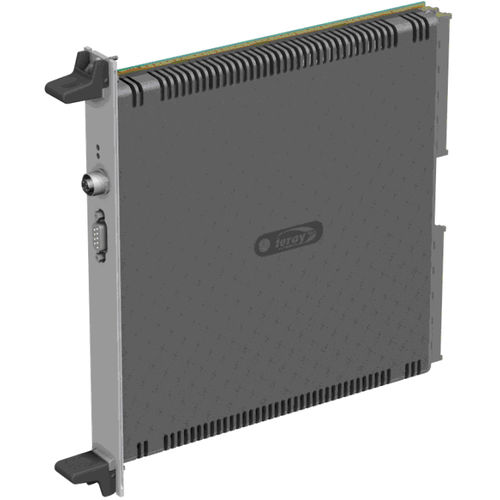

Module d'E/S numérique BRIO series

EthernetModbus RTUCANopen

Associés aux calculateurs centraux, les modules d’entrées/sorties qualifiés EN 50155 permettent de construire des architectures complètes de contrôle-commande de trains (TCMS). Ces modules d’acquisition et de commande sont basés sur une plate-forme générique : le “Basic Remote Input Output” module (“BRIO”). Le BRIO générique respecte le niveau SIL0 des normes EN 50126, EN 50128, EN 50129. La gamme est complétée par des modules spécifiques : -le BRIO SIL2 : Module d’entrées/sorties sécuritaires SIL2 -le BRIO SSPC : Contrôleur de puissance à semi-conducteur -le BRIO CEE : Contrôleur d’échange d’énergie UNité centrale -Processeur de traitement : STM32 32 bits/200Mhz -Système d’exploitation : Free RTOS -Coprocesseur d’entrées/sorties : FPGA Xilinx -Mémoires : SDRAM 8Mo, NAND, Crypto. MONTAGE ET INSTALLATION -Cassette aluminium. Capot de protection en matériau composite -Dimensions : l x h x p = 30 x 262 x 265 mm -Montage: -En rack 6U x 6HP -Seul sur cloison avec un support mécanique en option -Câblage des entrées/sorties et alimentation en face arrière : -2 connecteurs de type DIN41612 F48 mâles classe 1 -Câblage des réseaux en face avant : -Ethernet : M12 code D femelle -Liaisons série : Subd 9 points ALIMENTATION -Plage unique étendue : 24Vdc-110Vdc -Protection contre les inversions de polarité, surtensions et surintensités -Consommation : <20W Entrées logiques -Entrée type P -Impédance d’entrée : 210kΩ -Plage étendue : 24Vdc-110Vdc -Courant de fritting : 10mA max -Protection contre les inversions de polarité
