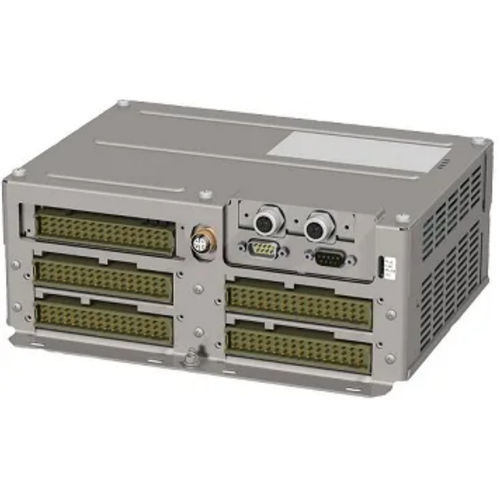

Automate programmable box RIOM

embarquéentrées analogiquesà entrées numériques

Leroy Automation propose des calculateurs programmables conformes à la norme EN 50155/IEC 60571 pour réaliser les fonctions de contrôle-commande d’un TCMS. Ils sont basés sur la plate-forme générique “RIOM”. Le RIOM peut être exploité comme : -un calculateur central (VCU) ; -une passerelle de communication entre des bus de terrains et le réseau Ethernet de voiture ; -un système d’automatisme local pour piloter des sous systèmes (HVAC, portes, freinage, power-packs, fire safety,…). Le RIOM est conçu pour pouvoir être intégré dans des architectures SIL2. LA GAMME RIOM COMPREND DE NOMBREUX MOdèles selon : -le type d’alimentation : 24Vdc, 48Vdc, 110Vdc -l’équipement de l’unité centrale -le nombre et le type de ports de communication -le mode de programmation : Programmation Automate ou programmation en C -le nombre d’entrées/sorties logiques -le nombre d’entrées/sorties analogiques Unité centrale -Processeur de traitement : PXA -RAM : 64 Mo; Flash ROM : 32 Mo -ROM NAND : 1 Go -Horloge temps réel MONTAGE ET INSTALLATION -Dimensions : -Simple : l x h x p = 252 x 217 x 74 mm -Double : l x h x p = 252 x 217 x 100 mm -Câblage des entrées/sorties et alimentation : -Connecteurs de type DIN41612 F48 mâles classe 1 -Câblage des réseaux : -Ethernet : M12 code D femelle -Liaisons série : Subd 9 points ALIMENTATION -Modèle 24cVdc : plage 14.4V-30V -Modèle 48Vdc : plage 25.2V-60V -Modèle 110Vdc : plage 50V-137V -Supporte les variations de tension définies dans l’EN50155 chapitre 5.1.1
