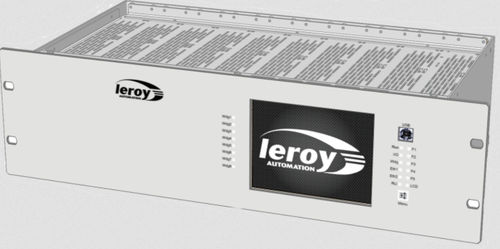

Automate programmable pour montage sur panneau ACS

à 16 EModbus RTUsur réseau Ethernet

Conçue pour répondre aux exigences de la norme EN 61850, la gamme ACS permet d’automatiser des sous-stations électriques et de gérer les tranches d’alimentation des postes électriques. L’écran tactile en face avant permet un pilotage ergonomique de l’installation : visualiser, commander, lister et acquitter les défauts,… Câblées en face arrière, les entrées/sorties sont conçues pour s’adapter à tout type d’alimentation : 24Vcc, 48Vcc ou 125Vcc. Le protocole IEC61850 permet l’intégration dans le système de contrôle-commande global de la sous-station. Plus de 30000 cartes ACS installées à ce jour dans le monde. INSTALLATION Mécanique -Rack 3U 19″. -IP 30 -Hauteur x largeur x profondeur = 132 x 482 x 217 mm -Câblage des entrées/sorties et de la communication par l’arrière Unité centrale Processeur de traitement central : Marvel Xscale 32 bits 416Mhz Co-processeur d’entrées/sorties : STM32 120Mhz Mémoires : RAM : 64Mo Flash ROM : 32Mo Flash rémanente : 4Ko CONFIGURATIONS ENtrées/SORTIES carte d'entrées redondées multi-tension 16 entrées Connecteur Borne à vis : 1 intputet 1 commun pour 2 entrées Tension d’utilisation au choix par câblage : 24Vcc, 48Vcc, 125Vcc Courant d’entrée : 20mA à 24V, 15mA à 48V, 6mA à 125V Chaque entrée est redondée en 2 chaines d’acquisition distinctes. Auto surveillances de la carte : Surveillance des tensions internes Surveillance du dialogue avec l’UC Redondance de l’adressage de la carte sur le bus
