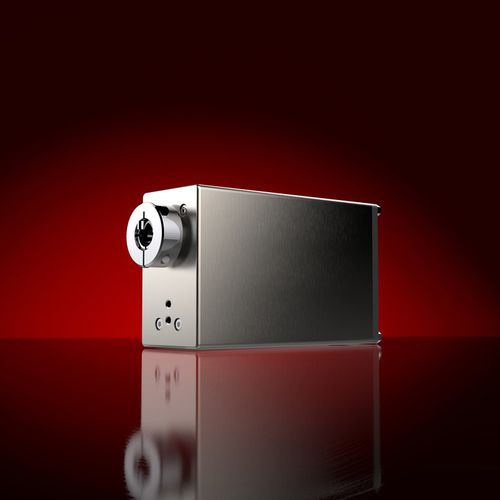

Système de positionnement multiaxe GEL 6110

horizontalpour l'industriecompact

Généralités Le SeGMo-Positioning forme une unité mécatronique compacte comprenant un moteur à courant continu sans balais, un microprocesseur de 32 bits, un un amplificateur de puissance compact et un puissant engrenage, ainsi qu'un codeur magnétique multitour. La protection active du système contre les surcharges thermiques et le logiciel complet du système permettent des cycles de fonctionnement bien adaptés à la charge au-dessus de 25 %. Le boîtier robuste en acier inoxydable avec son haut degré de protection (IP67) convient à une large gamme d'applications dans divers domaines industriels. Un boîtier rigide en aluminium avec un degré de protection IP67 est également disponible. Caractéristiques ■ Couples nominaux de 1,4 Nm à 15 Nm ■ Boîtier en acier inoxydable ou en aluminium ■ Température de fonctionnement -10 °C à +60 °C ■ Moteur BLDC ■ Encodeur multitours magnétique absolu - Portée de détection : 342 tours, également en état hors tension ■ Degré de protection IP67 ■ Interfaces de communication intégrées CANopen (CiA 402) ; PROFIBUS-DP (V0/V1) ; Sercos III ; POWERLINK ; PROFINET IO / RT ; EtherCAT ; EtherNet/IP ; Modbus/TCP ■ Optionnellement avec la reconnaissance de la composante cULus Avantages ■ Soit un câble hybride, soit une prise de courant ■ Joystick embarqué pour une mise en service simple ■ La surveillance des paramètres importants du système garantit la fiabilité fonctionnement (protection contre les surcharges) ■ Prêt à l'emploi dès la mise sous tension en raison de l'absolue détection de la position en plusieurs tours ■ Sans entretien grâce à une lubrification étanche à vie Domaines d'application ■ Machines d'emballage ■ Usines alimentaires et d'embouteillage ■ Machines pour le travail du bois et du plastique ■ Presses d'imprimerie et machines à relier les livres ■ Usines de production à grande échelle
