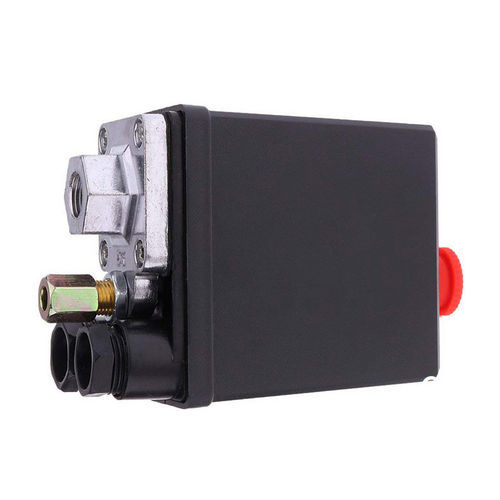

Pressostat mécanique LF10L

différentiel

Les commutateurs de pression sont des commutateurs électriques à commande de pression. Wich signifie simplement qu'il y a un interrupteur électrique, qui est forcé ouvert ou fermé par la pression de l'air. LeInterrupteur de coupure du compresseur d'airÀ l'orifice d'entrée agit sur une membrane flexible. La pression est transformée en une force. La force dépend de deux choses: la surface (mm carrés) de la membrane et la pression (bar) de l'air comprimé. Puisque la surface est constante, la force générée est directement proportionnelle à la pression d'air. L'autre côté de la membrane est relié à un ressort et à un levier qui agit sur l'interrupteur électrique. Tant que la force vers le bas du ressort est supérieure à la force ascendante de l'air comprimé, la membrane (et le levier) restent vers le bas. Mais lorsque la pression augmente, il arrive un point où la force ascendante de l'air comprimé est supérieure à la force descendante du ressort. La membrane (et le levier) se déplacera vers le haut à ce stade. Lorsque la membrane se déplace vers le haut, le levier fait de même. Le levier, à son tour, ouvre les contacts électriques et le compresseur s'arrête. Maintenant, ce n'est pas une connexion directe, mais il y a un mécanisme ingénieux à l'intérieur, qui fait basculer le commutateur à la fois, à une certaine pression, et pas lentement («snap-action»). Ce mécanisme est également connecté à la deuxième vis de réglage qui règle la pression différentielle. Pour le fonctionnement interne du pressostat, cela signifie simplement que l'interrupteur se referme à une pression inférieure à la pression à laquelle l'interrupteur se ferme (hystérésis intégrée).
