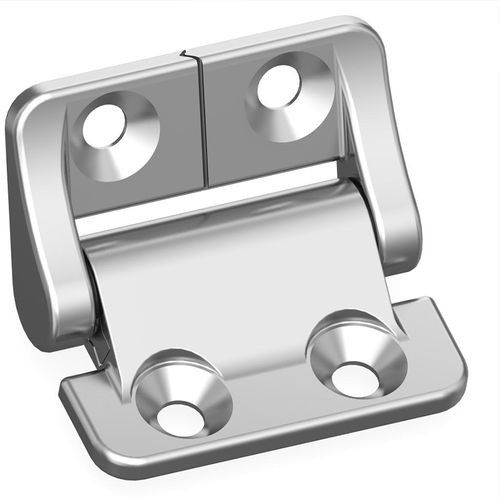

Charnière à friction QM10Cen acieren alliage de zincà visser
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à friction
- Matériaux
- en acier, en alliage de zinc
- Fixation
- à visser
- Angle d'ouverture
- 270°
- Applications
- de porte, pour panneaux
- Autres caractéristiques
- asymétrique
- Longueur
40 mm
(1,575 in)- Largeur
38 mm
(1,496 in)- Épaisseur
10 mm
(0,394 in)- Couple
Min: 0 Nm
(0 ft.lb)Max: 3,4 Nm
(2,51 ft.lb)
Description
Charnière à friction en finition naturelle et peinture noire. Le couple maximum est de 3,4 Nm. La durée de vie est de 25 000 cycles avec une tolérance de couple de +-25% sur la durée de vie.
APPLICATIONS : Panneaux d'affichage, portes à charnières, boîtiers industriels, coussins d'appui-tête, équipement de bureau, appareils ménagers, équipement médical, sièges, marine.....
COUPLE DE SERRAGE :
-- Symétrique : 0,0, 0,9, 1,4, 1,8, 2,3 et 2,7 Nm
-- Asymétrique : 1,4, 1,8, 2,3, 2,7 et 3,4 Nm - (sens du couple élevé)
- Joints à bague d'huile pour la protection contre la contamination de l'environnement
- rotation de l'arbre à 270 degrés
- Trous de fixation pour vis M4 ou #8
- Jeu nul
- Retour élastique minime ou nul
- Conforme aux normes RoHS et REACH
- Couple personnalisé disponible
---
