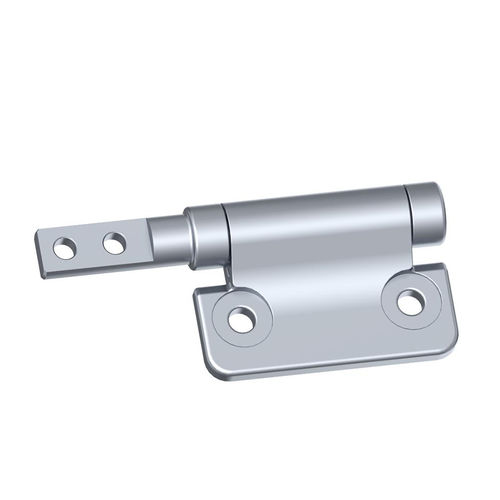

Charnière à friction QM12Aen acieren alliage de zincà visser
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à friction
- Matériaux
- en acier, en alliage de zinc
- Fixation
- à visser
- Finition
- peinte
- Angle d'ouverture
- 360°
- Applications
- de porte, pour panneaux, de caisses
- Autres caractéristiques
- avec résistance de couple, asymétrique
- Longueur
80,8 mm
(3,181 in)- Largeur
34,58 mm
(1,361 in)- Épaisseur
12,7 mm
(0,5 in)- Couple
Max: 4,1 Nm
(3,02 ft.lb)Min: 0 Nm
(0 ft.lb)
Description
Charnière à friction en finition naturelle plus placage et en finition peinture noire plus placage. Le couple maximal est de 4,1 Nm. La durée de vie est de 25 000 cycles avec une tolérance de couple de +-25% sur la durée de vie.
APPLICATIONS : Panneaux d'affichage, portes à charnières, boîtiers industriels, coussins d'appui-tête, équipement de bureau, appareils ménagers, équipement médical, sièges, marine.....
COUPLE DE SERRAGE :
-- Symétrique : 0,0, 0,9, 1,8, 2,3 et 3,4 Nm
-- Asymétrique : 2,3, 3,4 et 4,1 Nm - (direction de couple élevé)
- Produit certifié IATF16949
- Joints à bague d'huile pour la protection contre la contamination de l'environnement
- rotation de l'arbre à 270 degrés
- Trous de fixation pour vis M4 ou #8
- Jeu nul
- Retour élastique minime ou nul
- Conforme aux normes RoHS et REACH
- Couple personnalisé disponible
---
