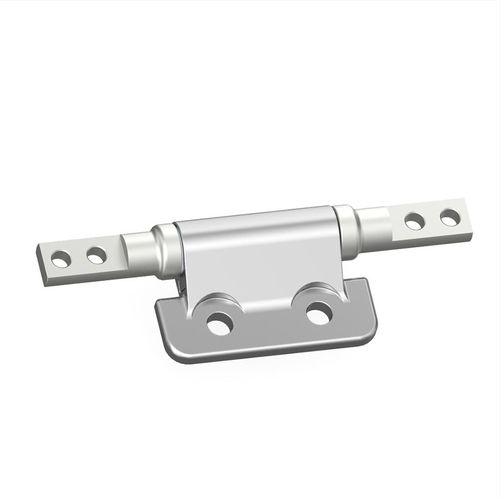

Charnière à friction QM10Ben acieren alliage de zincà visser
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à friction
- Matériaux
- en acier, en alliage de zinc
- Fixation
- à visser
- Angle d'ouverture
- 360°
- Applications
- de porte, pour panneaux, de caisses
- Autres caractéristiques
- avec résistance de couple, asymétrique
- Longueur
76,29 mm
(3,004 in)- Largeur
25 mm
(0,984 in)- Épaisseur
10 mm
(0,394 in)- Couple
Min: 0 Nm
(0 ft.lb)Max: 3,4 Nm
(2,51 ft.lb)
Description
Charnière à friction en finition naturelle plus placage ou en finition peinture noire plus placage. Le couple maximum est de 3,4 Nm. La durée de vie est de 25 000 cycles avec une tolérance de couple de +-25% sur la durée de vie.
APPLICATIONS : Panneaux d'affichage, portes à charnières, boîtiers industriels, coussins d'appui-tête, équipement de bureau, appareils ménagers, équipement médical, sièges, marine.....
COUPLE DE SERRAGE :
-- Symétrique : 0,0, 0,9, 1,4, 1,8, 2,3 et 2,7 Nm
-- Asymétrique : 1,4, 1,8, 2,3, 2,7 et 3,4 Nm - (sens du couple élevé)
- Joints à bague d'huile pour la protection contre la contamination de l'environnement
- rotation de l'arbre à 270 degrés
- Trous de fixation pour vis M4 ou #8
- Jeu nul
- Retour élastique minime ou nul
- Conforme aux normes RoHS et REACH
- Couple personnalisé disponible
---
