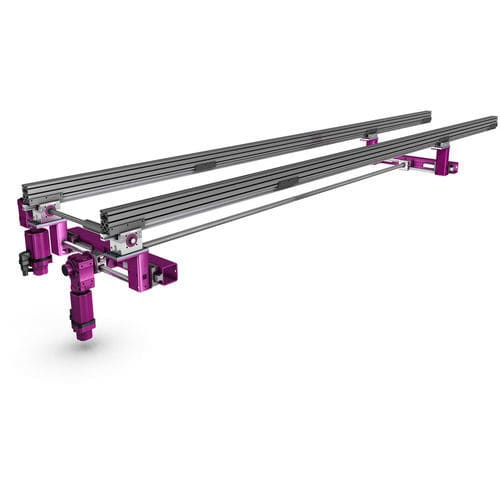

Système de positionnement multiaxe Shuttle

3 axes2 axeslinéaire

navette à 1 bras, suspendue, entraînement à 2 essieux Navette suspendue à 1 bras. La crémaillère et le lifgo® linéaire sont suspendus sous la poutre pour l'entraînement horizontal. La superstructure et deux lifgo® pour la course en Z y sont fixés. Des pinces, des ventouses ou d'autres dispositifs peuvent maintenant être montés sur le profilé aluminium standard suspendu. navette à 1 bras, suspendue, entraînement à 2 axes avec 5 stations de préhension L'ascenseur horizontal est monté en position suspendue. Contrairement à l'exemple précédent, l'ascenseur vertical a été conçu de manière à ce qu'un deuxième réducteur lifgo® soit monté dans le sens horizontal à côté de chaque réducteur aligné verticalement. Les réducteurs sont reliés et synchronisés par un arbre profilé. Dans le sens horizontal, une force de traction est exercée sur les crémaillères, ce qui entraîne la rotation des pignons. Cette force est transférée au lifgo® vertical, et la rotation est redirigée vers un mouvement linéaire (vertical dans ce cas). transfert à 2 axes avec fonction de préhension Convoyeur permanent de pièces à transfert à 2 axes. Un axe de levage horizontal, un axe de préhension ou de fermeture, synchrone des deux côtés vers le centre. Peut être utilisé comme un convoyeur à étages. Egalement disponible en transfert 3 axes avec course horizontale et verticale et axe de fermeture synchrone. navette à 2 bras, debout, entraînement extérieur à 2 axes Conçu comme une navette de transfert à 2 axes avec des entraînements montés à l'extérieur. Le système peut également être conçu comme une navette à pinces de transfert à 3 axes.
