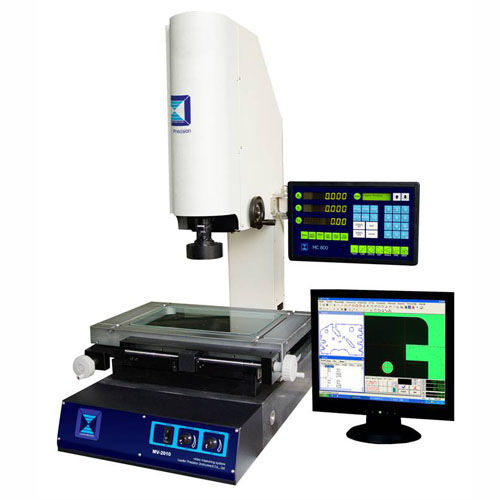

Machine de mesure dimensionnelle max. 400x300x200 mm | MVseries

vidéooptiquede pièces

La série MV, fabriqué par le leader d'instruments de précision Co. Ltd®, est utilisé comme une machine de mesure de la vidéo qui est idéal pour 2D machine de mesure sans contact vidéo qui est adapté pour électronique, la fonderie, la presse, ressorts, vis, outil, plastique, caoutchouc, soupape, appareil photo, vélo et autres. Il dispose d'une résolution de la caméra qui est immense avec un grossissement de 0.7X4.5X (28X180X) qui possède une lentille d'objectif en option de 0,5 X, 2X, avec une illumination qui peut être ajusté à surface et contour. En outre, il est livré avec un dispositif cross-air pour observation et une mesure de logiciels 2D. • Le système de la vidéo: caméra vidéo haute résolution • Agrandissement: 0,7x ~ 4,5x (28x ~ 180X); facultative supplémentaire lentille objet: 0.5x, 2x • Éclairage: éclairage réglable pour la surface et le contour • Alimentation: AC110-120V, 200-240V, 50Hz, 30W • Linéaire échelle X. Axe Y .Z: résolution de 0,5 pm • Affichage numérique: compteur de métrologie avec sortie RS232 • Précision: ± (2,5 + L / 150) um, dont, L = longueur de la pièce de travail mesurée (unité: mm) • Répétabilité: 0.003mm • Dispositif de visée: croix • Logiciel: 2D Mesure softwareModel No: MV-151 MV-2010 MV-2515 MV-3020 MV-4030 Axe Voyage-x.y (mm): 150 * 100; 200 * 100; 150 300 * 250 * 200; 400 * 300 Voyage axe-Z (mm) 150 150 150 150 150 Taille de la scène (mm) 354 * 228 404 * 228 450 * 280 500 * 330 606 * 466 Capacité de charge de 10 kg 10 kg 15 kg Etape 20 kg 30 kg Dimension L * W * H (mm) 540 * 560 * 850 540 * 560 * 850 760 * 600 * 900 760x600x900 970x670x940 Poids net 98 kg 108 kg 120 kg 138 kg 238 kg
