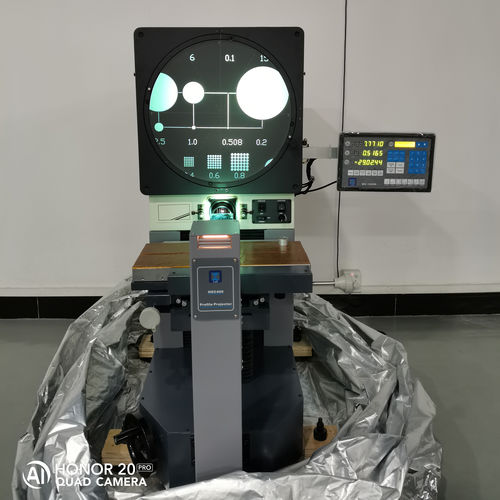

Comparateur optique horizontal HOC400

numérique

Nom : - Comparateur optique horizontal (HOC400) Modèle : - HOC400 Spécification - Taille de l'écran pour le comparateur optique horizontal : ￠400mm avec 4 clips de film - Travel-X.Z axis : 250mm*150mm - Voyage - Y : 100 mm - Taille de la scène : 450mm*200mm - Capacité de charge de l'étage : 30 kg - Poids net : 240 kg - Objectif de l'objet : 5x.10x.20x.50x.100x. (standard 10x), réflecteur attaché - Précision du grossissement : 0,08% contour, 0,12% surface - Éclairage par transmission : ampoules halogènes 24v/150w pour le contour - Eclairage par réflexion : ampoules halogènes 21v/150w pour la surface (paires de fibres optiques) - Alimentation électrique : AC110-120v, 200-240v, monophasé 50/60Hz - Échelle linéaire X. Axe Y : résolution de 0,5µm - Mesure des angles : 0.01°ou 1′resolution - Précision : (2,5+L/150)µm, L = longueur de la pièce mesurée ( unité : mm) - Répétabilité : 0,003 mm - Transmission : guide linéaire, s'adapte aux mouvements rapides - Lecture numérique : Compteur de métrologie avec sortie RS-232C Caractéristiques - Skew - Conversion MM/INCH - Conversion APA/INC - Mise à zéro - 1/2 calcul - 0° 90° 270° 360° conversion - Compensation linéaire - Sortie RS-232C - Mesure géométrique
