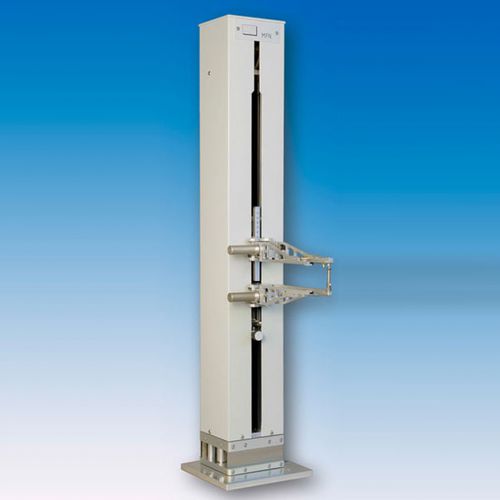

Extensomètre MFN-A-L

L'extensomètre MFN est de conception modulaire. Il peut donc être choisi pour chaque application. Le MFN-A offre à la fois une petite et une grande plage de mesure. La plus petite plage (4 mm) permet d'obtenir la plus grande précision de mesure. Les têtes de mesure et les bras de mesure sont guidés parallèlement et se déplacent sans jeu entre deux colonnes chromées. Il n'y a pas d'erreur due au changement d'angle des bras et à l'inclinaison des lames sur l'échantillon, comme c'est le cas dans une installation simple avec des bras de mesure rotatifs. Un plateau oscillant parallèle facilement déplaçable compense les erreurs d'alignement et la traction oblique entre la machine et le MFN. Il est monté sur la base du MFN et aucune force n'est transmise à l'échantillon. Un ressort de mesure lié à une jauge de contrainte à pont complet est logé dans le bras de mesure supérieur droit. Sa déviation résulte de l'axe de mesure du bras inférieur le long de la ligne passant par le "bord du couteau et le centre de l'échantillon". Le positionnement étroit du système de mesure par rapport à l'échantillon permet d'obtenir une précision de mesure qui, autrement, n'est possible qu'avec des extensomètres fixés directement à l'échantillon et serrés à la main. Les pointes de mesure nécessaires pour les différents L0 peuvent être changées facilement et rapidement (l'accessoire standard est une pointe de 50 mm).
