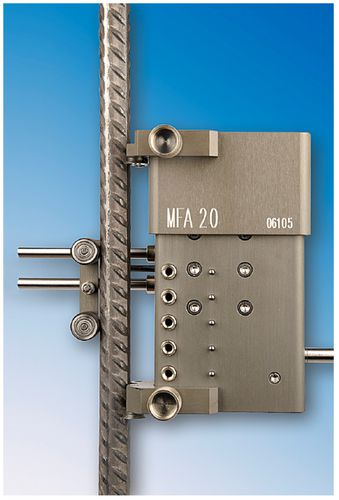

Extensomètre MFA 20

L'extensomètre MFA 20 permet de déterminer la limite d'élasticité et la déformation uniforme des échantillons de plus de 4 mm de diamètre et 15 mm de largeur. Le MFA 20 se compose de deux moitiés de boîtier qui se déplacent parallèlement et facilement l'une vers l'autre sur des barres de guidage sans jeu. Le boîtier supérieur recouvre le boîtier inférieur pendant toute la durée de l'extension, de sorte que le guide parallèle et le système de mesure sont protégés des dommages et de la poussière. Un ressort de mesure avec une jauge de contrainte à pont complet compensée en température sert de système de mesure pour le MFA 20. Les porte-couteaux et le dispositif de serrage peuvent être positionnés facilement en desserrant une seule vis moletée.Les goupilles d'alignement les fixent dans leur position exacte.Pour obtenir une position symétrique des contre-rouleaux par rapport aux couteaux, la fixation des contre-rouleaux peut être tournée et le dispositif de serrage déplacé en trois étapes.La longueur initiale de la jauge peut être réglée jusqu'à 140 mm avec le bras d'extension supérieur et jusqu'à 200 mm avec les bras d'extension supérieur et inférieur, par étapes de 10 mm. Des longueurs intermédiaires, par exemple de 55 à 195 mm, peuvent également être obtenues en déplaçant les lames supérieure et inférieure. La largeur d'ouverture et la force de serrage sont réglables en continu. La largeur d'ouverture et la force de serrage sont réglables en continu. Pour les longueurs de jauge initiales supérieures à 100 mm, il faut utiliser le support qui fait partie du bras d'extension et qui présente la plus grande distance entre les contre-rouleaux. Le boîtier est fabriqué en alliage d'aluminium à haute résistance et présente une surface anodisée dure, durable et résistante aux rayures. Pour les petites pièces, on utilise de l'argent tan et de l'acier inoxydable. Les bords ronds des couteaux peuvent être utilisés sur tout le périmètre en les faisant pivoter. Cela permet d'augmenter la durée de vie de l'appareil.
