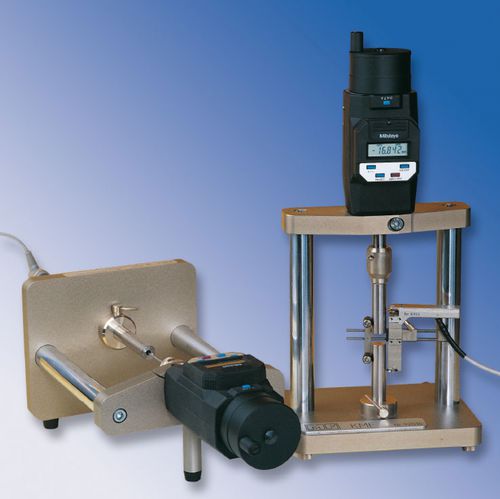

Calibrateur pour extensomètre KMF 3

universelindustriel

Le KMF 3 est un instrument économique et universel qui permet de contrôler une grande variété d'extensomètres et de régler le gain de leurs amplificateurs de mesure. Le KMF 3 est un instrument économique et universel qui permet de contrôler une grande variété d'extensomètres et de régler le gain de leurs amplificateurs de mesure. Le contrôle de la linéarité des extensomètres n'est possible que dans le cadre de la précision du système du KMF 3. Pour le contrôle de la linéarité des extensomètres dont la classe de précision est comprise entre 0,2 et 1, le calibrateur KMF 100 est nécessaire (conformément à la norme européenne EN ISO 9513). Dans la position horizontale du KMF 3, même les transducteurs inductifs (par exemple les LVDT) peuvent être fixés à travers la plaque de base pour être testés. Son faible poids et sa construction pratique le rendent particulièrement adapté au travail sur le terrain. Sur un cadre stable est fixé un micromètre numérique doté d'une broche non rotative d'une course de 50 mm. Le micromètre peut être mis à zéro à n'importe quelle position. La broche est prolongée par une tige de mesure (Ø 12 mm). A l'intérieur du cadre, il est possible de fixer un extensomètre ou un transducteur inductif pour les essais. Des supports avec plaque en carbure de tungstène pour les têtes de jauge et des supports filetés (M4 x 0,5) peuvent être fixés à la place de la tige de mesure supérieure. Les supports de base de l'instrument peuvent être échangés afin de choisir un support à 3 ou 4 points. Toutes les pièces sont fabriquées dans des matériaux résistants à la corrosion (colonnes chromées dures, aluminium revêtu et acier inoxydable). Une interface de données pour l'imprimante DP - 1DX est disponible avec le micromètre numérique Mitutoyo 164 - 161.
