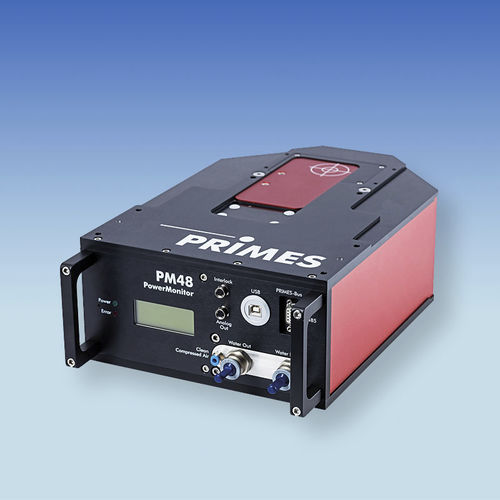

Instrument de mesure de puissance PM

à eauà faisceaupneumatique

Le PowerMonitor (PM) de PRIMES utilise le même principe calorimétrique que le CompactPowerMonitor. Contrairement à l'absorbeur plat du CPM, le faisceau laser du PowerMonitor est dirigé par un miroir focalisable vers un absorbeur cylindrique. Un revêtement hautement absorbant a été appliqué à l'intérieur de l'absorbeur refroidi à l'eau. L'absorbeur cylindrique permet des degrés d'absorption très élevés avec une rétro-réflexion minimale. Cette méthode est adaptée aux très grandes puissances. Toutes les pièces en contact avec l'eau de refroidissement sont fabriquées en cuivre ou en laiton. Cela permet d'éviter efficacement la corrosion sous contrainte pendant le cycle de refroidissement. Un dispositif de fermeture pneumatique protège le PowerMonitor contre la contamination par la saleté. Lors du développement du PowerMonitor, l'accent a été mis sur les exigences suivantes : - Absorption de faisceaux de haute intensité - Haut degré d'absorption - Stabilité à long terme - précision - Reproductibilité - Temps d'acquisition court - Fonctionnement fiable dans un environnement difficile Le PowerMonitor mesure la puissance du faisceau des lasers à ondes continues dans la gamme de longueurs d'onde des lasers à solide (YAG) ou des lasers CO2, en fonction de l'étalonnage. Les différents modèles couvrent des gammes de puissance allant de 300 W à 25 kW. Un système jusqu'à 50 kW sera bientôt disponible. Le PowerMonitor affiche les données sur un écran LCD intégré. Il peut également être utilisé à partir d'un PC. C'est la raison d'être de l'interface utilisateur graphique du logiciel PowerMonitor. Elle permet l'affichage analogique de la puissance actuelle ainsi que l'enregistrement de l'évolution chronologique.
