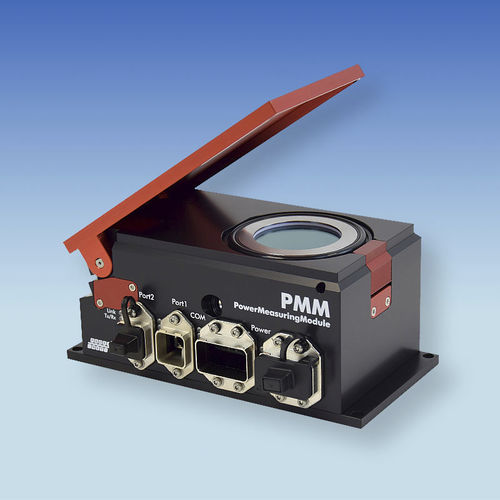

Instrument de mesure de puissance PMM

de densitéde fréquencede position

Le module de mesure de puissance PRIMES (PMM) est un système robuste de mesure de puissance laser qui détermine la puissance optique directement dans la zone de production. Grâce à l'interface bus de terrain, le PMM peut être facilement intégré dans les contrôleurs d'équipement - différents systèmes sont disponibles. Des mesures entièrement automatisées peuvent être effectuées et documentées grâce au couplage direct avec le contrôleur de la machine. Cela constitue la base de la surveillance du faisceau pendant le traitement - un élément essentiel de l'assurance qualité dans la fabrication avec des lasers. Le PowerMeasuringModule mesure la puissance du laser par calorimétrie. L'absorbeur est irradié par le laser pendant une période définie. La puissance optique est calculée en quelques secondes à partir de la capacité thermique du corps d'épreuve, de l'augmentation de la température et du temps d'exposition. La mesure du temps d'exposition augmente la fiabilité des résultats. Le résultat de la mesure est indépendant de la dimension et de la position du faisceau. L'absorbeur se refroidit par conduction thermique dans l'air ambiant. Cela limite la fréquence de mesure du système. Le contrôleur de l'installation peut demander la température de l'absorbeur à tout moment et déterminer la nouvelle période d'irradiation. Un dispositif de fermeture mécanique de l'ouverture d'entrée et un verre de protection protègent l'appareil de mesure de la saleté. La densité de puissance maximale sur l'absorbeur est de 1,5 kW/cm2. Séquence de mesure rapide Lorsque le PowerMeasuringModule est intégré dans une installation de fabrication de robots industriels, l'objectif est d'obtenir le cycle d'horloge le plus court possible lors de la mesure. Afin de réduire la durée des mesures, le temps d'arrêt du robot peut être réduit à la seule période d'irradiation du PowerMeasuringModule.
