Instrument de mesure de puissance CPM

de diamètrede densitéde position

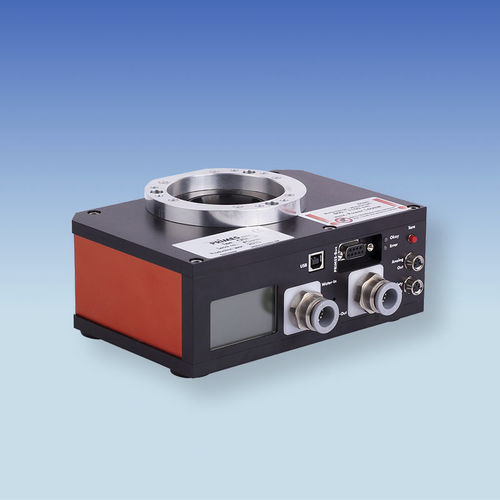

Les produits de la série CompactPowerMonitor (CPM) de PRIMES font forte impression grâce à leur conception compacte et à leur facilité de manipulation et d'utilisation. Selon la version, des puissances laser de 0,1 à 20 kW peuvent être mesurées. Cette puissance est principalement déterminée par la puissance absolue et la densité de puissance maximale du faisceau laser. Les différentes versions du CPM se distinguent principalement par la taille de l'absorbeur et le débit requis de l'eau de refroidissement. Le raccordement, le fonctionnement et la manipulation des appareils sont identiques dans tous les cas. Le CompactPowerMonitor mesure la puissance brute du faisceau des sources laser à onde continue dans la gamme de longueurs d'onde des lasers à solide (YAG) ou des lasers CO2, en fonction de l'étalonnage. CPM F-1 (1 kW) Le CPM F-1 est un wattmètre calorimétrique pour la gamme de 100 W à 1,4 kW, basé sur le CPM F-10 CompactPowerMonitor. Le format a été considérablement réduit afin de pouvoir travailler dans des cellules de traitement laser très confinées. CPM F-10 (10 kW) Le CPM F-10 mérite une attention particulière, car il se distingue par son grand absorbeur plat et son faible poids, ainsi que par une réflexion arrière extrêmement faible. Le principe de mesure calorimétrique permet des mesures de haute précision, indépendamment du diamètre du faisceau et de la position de la frappe sur l'absorbeur. CPM F-20 (20 kW) Le poids de son "grand frère" a également été optimisé. L'ouverture claire de 135 mm permet de mesurer la puissance loin derrière le plan focal ou également de très grands diamètres de faisceau brut, par exemple derrière un télescope. CPM C-9 Pour des densités de puissance nettement plus élevées, on utilise le CPM C-9 avec un réflecteur conique et un absorbeur cylindrique. L'intensité autorisée peut atteindre 10 kW/cm2.
