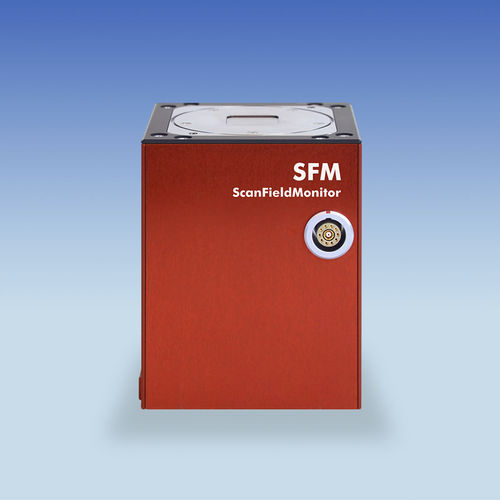

Instrument de mesure de longueur SFM

de positionlaserà balayage

Connaissez tous les paramètres de votre production en moins de 3 secondes avec le ScanFieldMonitor (SFM) de PRIMES. Le ScanFieldMonitor portable est doté d'un principe de mesure innovant spécialement conçu pour les processus de fabrication additive. Sa petite structure en verre et son design compact en font un outil idéal pour le diagnostic des faisceaux laser et l'optimisation des processus. Un morceau de verre avec une structure de mesure spécifique est ce qui distingue l'innovation du ScanFieldMonitor (SFM) de PRIMES. Une photodiode capte la lumière diffusée lors du balayage du faisceau laser sur cette structure et utilise cette information pour une caractérisation rapide du faisceau laser. Elle permet non seulement de connaître la largeur du faisceau sur le plan de mesure, mais aussi de reconstruire la trajectoire, la position et la longueur du faisceau et de déterminer sa vitesse de déplacement. Des relations complexes telles que la distorsion en coussinet, la fusion de champs de balayage qui se chevauchent et les retards dans l'activation et la désactivation du laser peuvent être analysées à l'aide de schémas de mesure spéciaux. Ces mesures peuvent être utilisées pour synchroniser le laser avec son unité de balayage. L'utilisation de la plate-forme de construction de machines en 3D pour se déplacer le long de l'axe z permet de mesurer la caustique et de déterminer la régularité du plan. Le ScanFieldMonitor est suffisamment petit pour être placé à peu près n'importe où sur la zone de travail. Le ScanFieldMonitor répond aux exigences des tâches de mesure spécifiques au scanner, y compris des aspects tels que l'uniformité de la surface, la distorsion en coussinet, le décalage du point focal ou la précision de la position et de la vitesse de marquage. L'appareil fonctionne en détectant la lumière laser diffusée sur une plaque de verre structurée et est donc indépendant de la puissance optique.
