Instrument de mesure de géométrie FPM

de positionCCDlaser

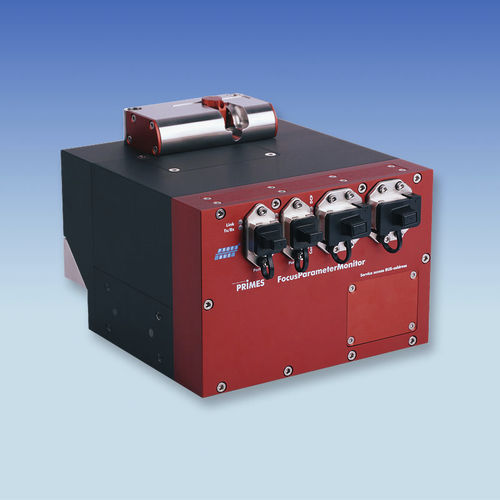

Le FocusParameterMonitor (FPM) de PRIMES permet de déterminer rapidement les paramètres du faisceau laser. Les processus de mesure sont entièrement contrôlés à partir des programmes machine existants. Mesurer rapidement les faisceaux laser Le FocusParameterMonitor (FPM) est le premier système sur le marché qui permet de déterminer rapidement les paramètres du faisceau laser dans la zone de traitement. Ses avantages : Il peut être facilement intégré dans le système et, de plus, l'interface de bus de terrain (PROFINET, PROFIBUS) permet une connexion aisée à de nombreux systèmes de contrôle et réseaux industriels. À l'entrée du faisceau, un dispositif de fermeture électrique et un verre de protection protègent l'appareil de mesure de la contamination. Le faisceau provenant du laser et de la tête de traitement est dirigé vers l'appareil par l'intermédiaire d'un miroir de renvoi. Le faisceau atteint les composants de mesure par l'intermédiaire d'un séparateur de faisceau et d'un autre miroir de renvoi. La puissance du laser est mesurée par calorimétrie. Pour ce faire, le laser irradie l'absorbeur pendant une période définie. La puissance est calculée à l'aide de la capacité thermique connue, de l'augmentation de la température dans le corps d'essai et de la période d'irradiation. L'unité d'analyse du faisceau basée sur une caméra mesure la géométrie et la position du faisceau à l'aide d'un capteur CCD. Une interface de bus de terrain transmet enfin les données de mesure au contrôleur du système. Un PC supplémentaire n'est pas nécessaire. - Puissance du laser - Dimensions du faisceau - Position du faisceau à : - Longueur d'onde : 1030-1090 nm - Puissance maximale du laser : 8 kW - Période de mesure typique : 0,3 s (pour la mesure du faisceau)
