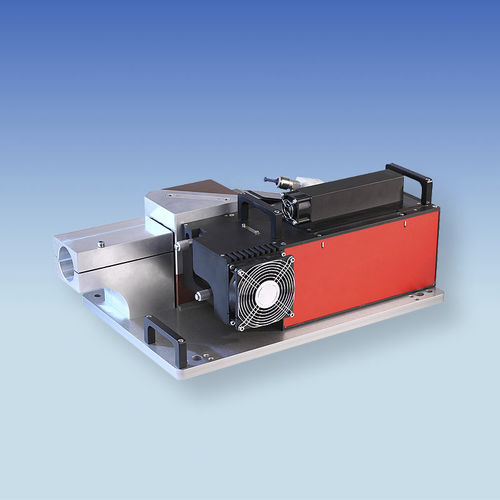

Appareil de mesure de rayon HP-LQM

CCDlaserà faisceau

Le moniteur PRIMES HighPower-LaserQualityMonitor (HP-LQM) caractérise rapidement et automatiquement les paramètres de faisceau d'une source de faisceau. Le système de mesure est compact, facile à aligner et peut être étendu individuellement. Déterminer les propagations de faisceau, analyser les défauts Avec le HP-LQM, PRIMES offre une solution intégrée pour analyser rapidement et simplement les propriétés du faisceau d'une source de faisceau. En combinaison avec le collimateur disponible chez PRIMES, le système de mesure détermine la propagation des faisceaux des lasers à fibre et des sources de faisceaux guidés par fibre. La caractérisation détaillée des sources laser guidées par fibre en ce qui concerne la qualité du faisceau, la divergence, la direction du faisceau et la puissance ne peut généralement pas être réalisée sans un effort important et l'utilisation de plusieurs installations. Le HP-LQM avec collimateur collimate le faisceau laser se propageant de manière divergente à partir de la fibre, réduit la puissance dans deux atténuateurs adaptés refroidis à l'eau et dirige le faisceau de mesure dans le LQM. En combinaison avec un PowerLossMonitor, la puissance laser irradiée peut être mesurée en parallèle via la puissance laser couplée aux atténuateurs et l'augmentation de température qui en résulte dans le milieu de refroidissement. L'optique installée dans l'ouverture du HP-LQM focalise le faisceau collimaté entrant dans l'appareil. Le faisceau focalisé est affiché agrandi sur la puce CCD par l'intermédiaire de plusieurs atténuateurs intégrés et d'une lentille. À partir de la distribution bidimensionnelle de la densité de puissance ainsi mesurée, le logiciel LaserDiagnostics détermine le rayon, la position et l'orientation du faisceau.
