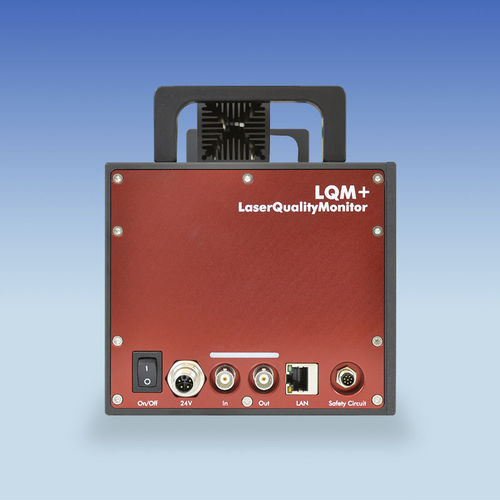

Appareil de mesure CCD LQM+
optiqueà UVà faisceau

Appareil de mesure CCD - LQM+ - Laser Mechanisms - optique / à UV / à faisceau
Appareil de mesure CCD - LQM+ - Laser Mechanisms - optique / à UV / à faisceau
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
optique, NIR, CCD, à faisceau, à UV
Applications
pour faisceau laser
Configuration
compact

Description

Le LaserQualityMonitor LQM+ de PRIMES caractérise rapidement et automatiquement les paramètres du faisceau d'une source de rayonnement. Le système de mesure est compact, facile à aligner et peut être étendu pour répondre aux besoins individuels. Déterminer la propagation des faisceaux, analyser les défauts Avec le LQM+, PRIMES offre une solution intégrée pour l'analyse rapide et simple des propriétés du faisceau d'une source de faisceau. Ce système de mesure permet de caractériser et de certifier la propagation des faisceaux des lasers de la gamme UV à NIR. En outre, les erreurs dans la structure optique des résonateurs des systèmes d'imagerie par faisceau peuvent être facilement analysées. La caractérisation d'un faisceau laser collimaté avec des longueurs de Rayleigh qui sont typiquement de dix mètres nécessite un effort de mesure important en raison des très longues plages de mesure de trois à six longueurs de Rayleigh. Cette forme de mesure est normalement impossible pour des raisons d'espace. C'est pourquoi la norme ISO 11146 recommande, comme alternative, la mesure d'une caustique générée par focalisation afin de déterminer l'indice de diffraction M2. Le LQM+ génère cette caustique interne à l'appareil en focalisant le faisceau laser collimaté irradié. Le faisceau focalisé est affiché agrandi sur la puce CCD par l'intermédiaire de plusieurs atténuateurs intégrés et d'une lentille. À partir de la distribution bidimensionnelle de la densité de puissance ainsi mesurée, le logiciel LaserDiagnoseSoftware (LDS) détermine le rayon, la position et l'orientation du faisceau. Grâce aux procédures de ce système de mesure et à la répétition des mesures à différentes positions dans le dispositif, tous les paramètres nécessaires à la description de la caustique artificielle sont déterminés.

---
