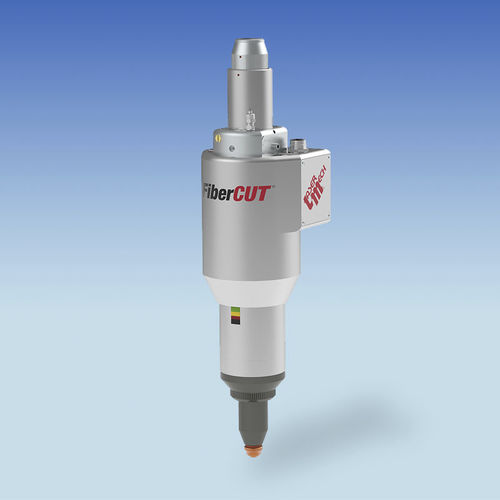

Tête de découpe laser à fibre FiberCUT® ST

2 axespour robotspour découpe de tubes et profilés

La tête de traitement laser FiberCUT® Straight (ST) de Laser Mechanisms collimate et focalise un faisceau laser délivré par une fibre et le dirige avec le gaz de coupe à travers sa buse pour une découpe optimale du métal. La buse de FiberCUT® ST détecte également la distance requise entre la pointe et la pièce à usiner et maintient automatiquement cette distance grâce à son système d'entraînement interne de l'axe z. Le verre de protection de la tête protège la lentille de coupe des débris du processus. - Découpe tridimensionnelle avec laser à fibre pour robots de 16 kg - La faible masse mobile minimise le transfert d'inertie au bras de support du robot - Le système interne de détection de hauteur à faible bruit est insensible au plasma de coupe ou aux débris de perçage - Réglage de la mise au point de la lentille Z jusqu'à la pointe - Fonctionne avec tous les principaux systèmes laser à fibre jusqu'à 4 kW - Le système complet se compose d'une tête de coupe, d'un collimateur à fibre et d'un entraînement linéaire avec mesure de la position - Système d'entraînement de l'axe z à came avec protection contre les chocs axiaux - Tous les câblages et les conduites de gaz d'assistance sont raccordés à l'intérieur, ce qui permet d'éviter les accrocs et les ruptures coûteuses - Le tiroir de type cartouche permet d'accéder rapidement et facilement à la vitre de couverture - Fournit des signaux d'erreur en cas de collision, de surchauffe et de dépassement de la plage de fonctionnement - de température et de dépassement de la plage de fonctionnement - Trajet du faisceau scellé - Conçu pour les environnements industriels difficiles TÊTE DE COUPE Puissance nominale : jusqu'à 4 kW Lentille de mise au point (longueur focale) : 75 mm, 100 mm, 125 mm, 150 mm Lentille de mise au point (diamètre) : 28 mm Ouverture nette : 25 mm Embout de buse (différentes formes) : 1.0 mm à 2,5 mm Pression du gaz d'assistance : jusqu'à 20 BAR Poids : 3,5 kg Hauteur (centre de la course) : 182 mm Course du chariot : ±15 mm Vitesse de déplacement max. Vitesse de déplacement : 175 mm/sec. Plage de distance d'écartement (1 mm recommandé) : 0.5 mm à 2,0 mm
