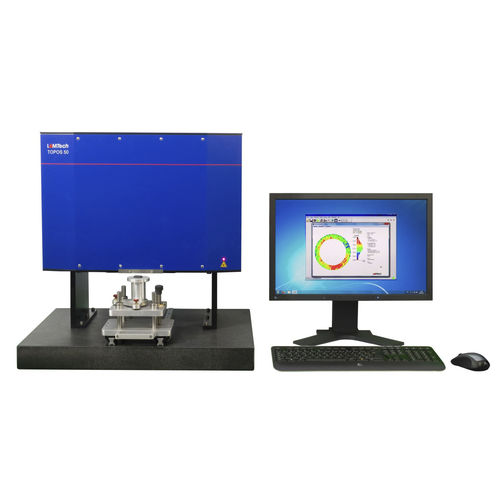

Interféromètre pour mesure de planéité TOPOS 50

de pièces rectifiéesde Fizeauoptique

Les interféromètres TOPOS fonctionnent selon le principe du broutage de la lumière. Il est possible de mesurer la planéité de pièces également plus rugueuses, qui ne présentent plus de franges avec des plats optiques ou des interféromètres Fizeau. Un ordinateur calcule la planéité de l'objet à tester en se basant sur le modèle d'interférence. Outre les pièces rectifiées ou rectifiées, il est également possible de mesurer des pièces polies. Les pièces peuvent être constituées de matériaux divers : - métal (acier, aluminium, bronze, cuivre, etc.) - céramique (AL2O3, SiC, SiN, SiN, etc.) - matière plastique - etc. Les interféromètres peuvent être placés dans la ligne de production, à proximité de la machine d'usinage. La précision absolue est de 0,1 µm sur toute la surface de mesure. Le TOPOS 50 est un instrument de mesure de planéité sans contact pour l'usinage de précision des surfaces avec une précision inférieure au micron. Les instruments de mesure de planéité TOPOS répondent aux exigences d'outils de mesure objectivement opérationnels pour la production et le contrôle qualité de composants sophistiqués, tels que ceux utilisés, par exemple pour l'injection de carburant systèmes, pompes ou vannes. Les interféromètres TOPOS permettent la mesure sans contact de la planéité des pièces chevauchées, les pièces de précision finies et polies. la manipulation, en particulier lorsqu'elles sont placées dans un environnement de production quantifiable.
