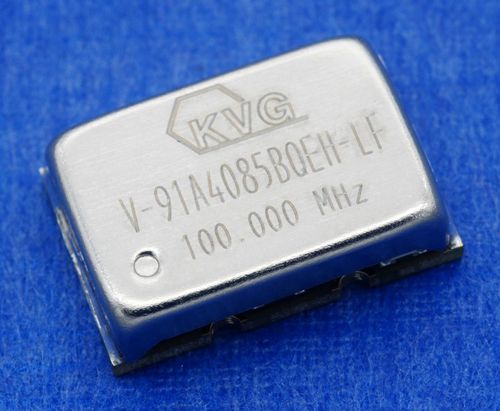

Oscillateur VCXO V-91A000 LVHCMOS

électroniqueSMDhaute fréquence

Les séries V-91A000 / V-91B000 sont des VCXO à haute fréquence qui présentent des performances de bruit de phase similaires à celles des OCXO. La série V-91A000 fournit un signal de sortie LVHMCOS à une tension d'alimentation de 3,3 V, tandis que la série V-91B000 offre une véritable onde sinusoïdale avec une puissance de sortie de +10 dBm à une tension d'alimentation de 5 V. La stabilité globale, y compris la tolérance initiale, la stabilité de la fréquence par rapport à la plage de température, aux variations de tension d'alimentation, aux variations de charge et au vieillissement pendant 10 ans, est inférieure à ±25 ppm pour les fréquences allant jusqu'à 125 MHz et inférieure à ±30 ppm pour les fréquences supérieures à 125 MHz. La plage de contrôle de la fréquence est supérieure à ±30 ppm ou ±35 ppm. Il existe donc une plage d'attraction absolue (APR) de plus de ±5 ppm qui garantit que l'oscillateur restera verrouillé sur la fréquence nominale dans toutes les conditions et pendant toute sa durée de vie. L'utilisation d'un tel VCXO 100 MHz à faible bruit de phase verrouillé en phase avec un OCXO 10 MHz à faible bruit et stabilité étroite comme la série OCXO O-30 à faible bruit de phase de KVG offre les avantages des deux dispositifs : la bonne stabilité de fréquence globale et l'excellente performance de bruit de phase proche de la porteuse du dispositif OCXO 10 MHz et, pour les fréquences de décalage supérieures à 1 kHz, la faible puissance et l'excellent bruit de phase du dispositif VCXO 100 MHz. Caractéristiques Signal de sortie : LVHCMOS Bruit de phase typique à 100Hz de décalage de porteuse < -118 dBc/Hz ; "plancher de bruit" typique à 100 kHz de décalage de la porteuse ± 40 ppm Tension d'alimentation +3,3 V. Boîtier SMD 14 mm x 9 mm x 3,6 mm Applications Systèmes radar Eléments de réseau et de synchronisation
