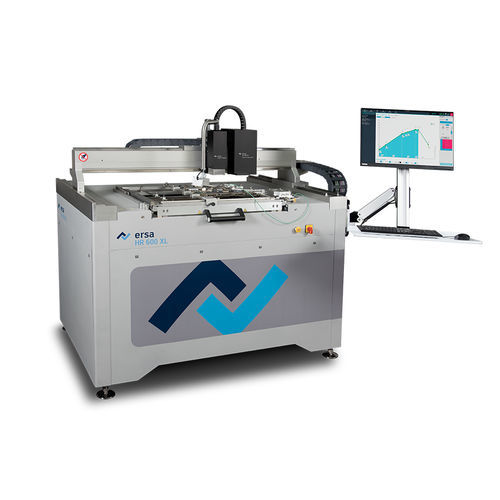

Station de réparation automatique HR 600 XL

Le système Ersa Rework HR 600 XL a été développé pour les grands formats de PCB - des composants jusqu'à 60 x 60 mm peuvent être traités aussi facilement que précisément. Avec la tête de chauffe XL disponible en option, il est même possible de traiter des composants d'une longueur de bord de 120 x 120 mm. La technologie des systèmes Ersa Rework garantit durablement la valeur ajoutée de l'électronique : - technologie de chauffage doux - processus de brasage guidés par capteur - élimination des résidus de soudure sans contact - placement précis des composants - documentation complète du processus - guidage clair de l'utilisateur - Tête de chauffe hybride très efficace de 800 W (2 000 W en option) - Chauffage inférieur IR Matrix de grande surface avec 25 éléments chauffants simples (600 W chacun) - Observation du processus avec jusqu'à 8 thermocouples - Alignement automatique et précis des composants à l'aide de la vision industrielle - Système d'axes motorisés de haute précision pour le placement des composants (+/- 0,025 mm) - Résultats de réparation reproductibles et indépendants de l'utilisateur - Contrôle du processus et documentation via le logiciel opérateur HRSoft 2 - Adapté à l'utilisation de la station Dip&Print - Dimensions (L x P x H) en mm : 2250 x 1700 x 1650, support de moniteur inclus - Encombrement au sol : 1691 x 1180 mm - Poids en kg : environ 312 - Conception antistatique (y/n) : oui - Puissance nominale en W : 16 kW, en option 16 kW + 15 kW - Tension nominale en V AC : 400, 3 phases, 50/60 Hz, 30 A - Raccordement à l'air comprimé : 6-10 bar (sans huile), raccord rapide de 1/4 de pouce - Volume d'air de refroidissement : environ 110 l/min (à 6 bar) - Chauffage supérieur : Émetteur hybride 60 x 60 mm (0,8 kW), en option jusqu'à 150 x 120 mm (2,8 kW)
