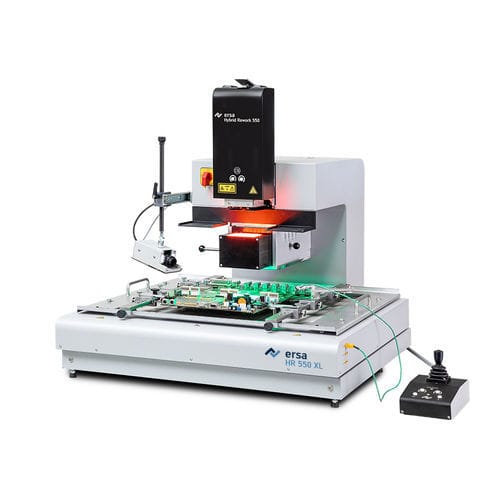

Station de réparation semi-automatique HR 550 XL

Grand et flexible : reprise guidée pour les grands panneaux jusqu'à 530 x 610 mm Avec le Rework System HR 550 XL, Ersa présente une unité semi-automatique pour les grands assemblages jusqu'à environ 530 x 610 mm - un véritable ensemble de performances avec huit zones de chauffage par radiateur inférieur et un réglage fin X/Y motorisé ainsi qu'une rotation des composants. Le système est adapté à l'électronique industrielle et de puissance ainsi qu'aux cartes de grand format et est particulièrement intéressant pour les prestataires de services. La technologie des systèmes de reprise Ersa garantit durablement la valeur ajoutée de l'électronique : - technologie de chauffage doux - processus de brasage guidés par capteur - élimination des résidus de soudure sans contact - placement précis des composants - documentation complète du processus - guidage clair de l'utilisateur - Élément chauffant hybride haute performance de 1 800 W - Élément chauffant inférieur à infrarouge de 6 400 W sur toute la surface - Caméras haute résolution pour le placement et la surveillance du processus - Alignement des composants assisté par ordinateur, optique numérique divisée - Fonctionnement ergonomique optimal du système - Logiciel d'exploitation moderne et convivial - Dimensions (L x P x H) en mm : 755 x 930 x 545/747 - Poids en kg : 102 kg, y compris l'unité de commande - Conception antistatique (y/n) : oui - Puissance nominale en W : 8.200 - Tension nominale en V AC : 3x 400 VAC, 50-60 Hz, 16 A - Chauffage supérieur : Radiateur hybride 900 W infrarouge + 900 W air chaud, 70 x 70 mm - Chauffage inférieur : Émetteur IR (8x 800 W), 530 x 530 mm - Canaux de mesure : 3x type K, 1 x IRS - Laser de position : Classe II - Taille du circuit imprimé en mm : jusqu'à 530 x 610 mm (+x) - Taille des composants en mm : de 01005 à 70 x 70 mm - Profondeur de travail : 349 mm - Distance de travail utilisable (typ.) : 30-60 mm jusqu'à l'élément chauffant supérieur, 35 mm jusqu'à l'élément chauffant inférieur
