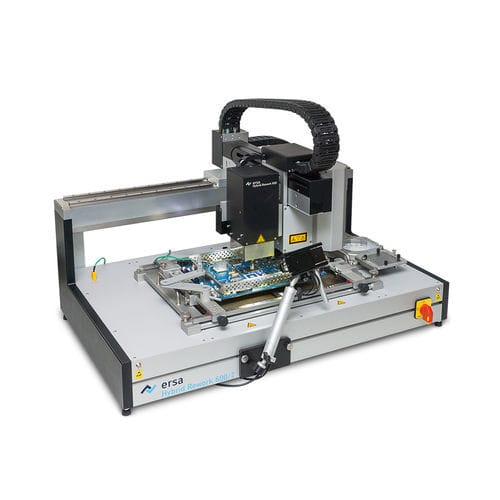

Le système de reprise hybride HR 600/2 pose des jalons dans le traitement automatisé des assemblages. Flexible, efficace, automatisé, sûr !
La technologie des systèmes de reprise Ersa garantit durablement la valeur ajoutée de l'électronique :
- technologie de chauffage doux
- processus de brasage guidés par capteur
- élimination des résidus de soudure sans contact
- placement précis des composants
- documentation complète du processus
- guidage clair de l'utilisateur
- Tête de chauffe hybride 800 W très efficace
- Sous-chauffage IR homogène sur une grande surface avec trois zones de chauffage de 800 W chacune
- Alignement automatique et précis des pièces par traitement d'images
- Système d'axes motorisés très précis pour le positionnement des pièces (+/- 0,025 mm)
- Garantit des résultats de réparation reproductibles indépendamment de l'utilisateur
- Contrôle du processus et documentation via le logiciel d'exploitation HRSoft
- Dimensions (LxPxH) en mm : 850 x 660 x 620
- Poids en kg : 57
- Conception antistatique (y/n) : oui
- Puissance nominale en W : 3,200
- Tension nominale en V AC : 230
- Raccordement à l'air comprimé : 6-10 bar (sans huile), raccord rapide 1/4 de pouce
- Volume d'air de refroidissement : environ 65 l/min (à 6 bar)
- Chauffage supérieur : Émetteur hybride (2 x 400 W), 60 x 60 mm
- Chauffage inférieur : Émetteur IR (3 x 800 W), 380 x 250 mm
- Taille du circuit imprimé en mm : jusqu'à 390 x 300 mm (+x) jusqu'à 535 x 300 mm (+x) (0HR600/2L)
- Taille des composants en mm : de 1 x 1 à 50 x 50
- Symbole d'essai : CE
- Fonctionnement : Windows-PC
- Option : processus de refusion Caméra : caméra couleur CMOS USB 10 MP, largeur focale 25 mm ; éclairage : source lumineuse ponctuelle 2x LED, dimmable
---
