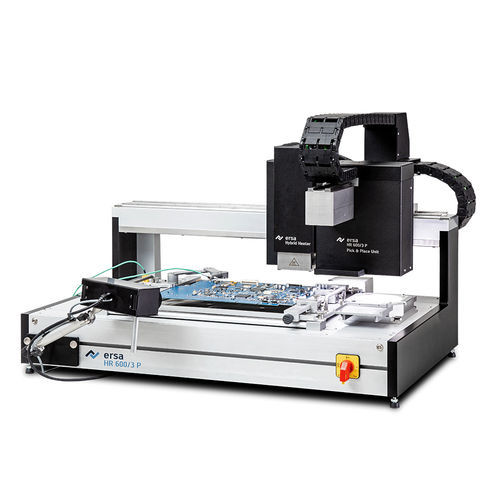

Station de réparation automatique HR 600/3P

station de réparation automatique
station de réparation automatique
station de réparation automatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mode de fonctionnement
automatique

Description

Le système Ersa Rework HR 600/3P permet la réparation automatique de composants SMT tels que BGA et MLF jusqu'à des longueurs de bord de 1 x 1 mm avec précision et fiabilité. L'interface utilisateur graphique de HRSoft 2 permet à tout utilisateur de sélectionner et d'utiliser les processus sans effort. La technologie d'Ersa Rework Systems garantit durablement la valeur ajoutée de l'électronique : - technologie de chauffage doux - processus de brasage guidés par capteurs - élimination des résidus de soudure sans contact - placement précis des composants - documentation complète du processus - guidage clair de l'utilisateur - Système d'axes de haute précision (X, Y, Z) et caméras à haute résolution - Mise en place automatisée des composants ainsi que des processus de soudage et de dessoudage - Tête de chauffe hybride avec deux zones de chauffe - Sous-chauffage IR puissant et de grande surface dans trois zones - Mesure de la température sans contact avec un capteur numérique - Trois entrées de thermocouple de type K pour le capteur Accu-TC - Refroidissement efficace de l'assemblage par air comprimé - Dimensions (LxPxH) en mm : 850 x 660 x 573 - Poids en kg : 65 - Conception antistatique (y/n) : oui - Puissance nominale en W : 3.200 - Tension nominale en V AC : 220 V - 240 VAC, 50-60 Hz, 16 A - Chauffage supérieur : radiateur hybride 800 W, en deux zones, 60 x 60 mm - Chauffage inférieur : Chauffage IR (3x 800 W), 380 x 250 mm - Canaux de mesure : 3x type K, 1x IRS - Laser de position : Classe II - Dimensions du circuit imprimé en mm : jusqu'à 390 x 300 mm (+x), jusqu'à 535 x 300 mm (+x), (0HR600/3PL) - Taille du circuit imprimé en mm : 1 x 1 mm jusqu'à 60 x 60 mm - Précision des axes : jusqu'à +/- 25 µm - Caméra de placement par le haut : caméra couleur GigE 5 MP - Caméra de placement en bas : caméra GigE noir et blanc de 5 MP - Distance de travail (typique) : 30-60 mm jusqu'à l'élément chauffant supérieur, 35 mm jusqu'à l'élément chauffant inférieur

---
