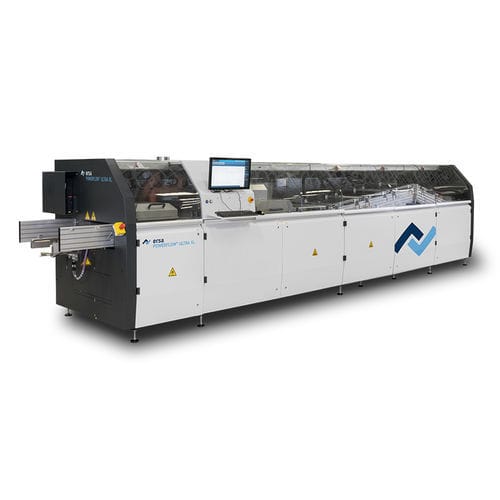

Machine de brasage tendre à vague POWERFLOW ULTRA XL

modulaireflexiblepour PCB

La POWERFLOW ULTRA est l'innovation dans le portefeuille de produits de brasage à la vague d'Ersa GmbH. Cette machine de brasage à la vague à tunnel complet répond aux exigences actuelles et futures en matière de flexibilité et de débit. La machine est disponible avec un châssis et un système de transport par doigts. Les largeurs de travail possibles vont de 330 à 610 mm (version XXL). Elle peut également être utilisée pour souder des cartes de serveur pour la communication 5G. Au cœur de la POWERFLOW ULTRA se trouve le nouveau module de brasage qui offre un contrôle et une flexibilité uniques. Son entraînement innovant permet d'atteindre des vitesses de déplacement allant jusqu'à 5 mm/s. La distance entre la buse de brasage et le circuit imprimé est définie par le logiciel d'exploitation ERSASOFT 5. Cela permet de souder des assemblages à une distance précise. La distance de la buse et la hauteur de la vague de soudure peuvent également être ajustées en fonction des besoins de l'assemblage. Pour ce faire, le circuit imprimé est divisé en secteurs contrôlés par le programme et enregistrés avec des paramètres. Cela signifie que chaque secteur peut être soudé avec des configurations individuelles, ce qui garantit des processus très flexibles. En outre, le temps de contact de la vague de soudure avec l'assemblage peut être enregistré dans le programme de soudage. Cela permet un contrôle maximal du processus lors de l'entrée et de la sortie de l'assemblage de la vague de soudure. En combinaison avec l'espacement des buses, un flux de soudure optimal est obtenu, ce qui se traduit par des joints de soudure parfaits - en particulier pour les assemblages qui sont équipés d'une proportion élevée de composants numériques en plus de l'électronique de puissance. Système de brasage à la vague sous azote haut de gamme à tunnel complet pour des largeurs de travail allant jusqu'à 520 mm - Flexibilité, débit et disponibilité maximaux
